Fischer Spindel reparieren: Instandsetzung für Fischer Precise Motorspindeln

Fischer Precise: Kurzer Überblick

Fischer Precise (Herzogenbuchsee, Schweiz) ist ein Hersteller von Hochpräzisions-Motorspindeln für Werkzeugmaschinen. Das Unternehmen ist bekannt für Spindeln, die in anspruchsvollen Anwendungen wie Hochgeschwindigkeits-Fräsen, Schleifen und Feinbohren eingesetzt werden, wo hohe Drehzahlen und enge Rundlauftoleranzen gefordert sind.

Fischer-Spindeln sind häufig als Motorspindeln oder als Hochfrequenzspindeln ausgeführt. Der Einsatz von Hybridlagern mit Keramikkugeln (Si3N4) ist bei Hochdrehzahl-Ausführungen verbreitet; als Werkzeugaufnahmen kommen je nach Anwendung HSK-Schnittstellen oder andere Aufnahmesysteme vor.

Wir reparieren Fischer Precise-Spindeln herstellerunabhängig, unabhängig davon, in welcher Maschine oder Anlage sie verbaut sind.

Fischer Precise Spindeln: Einsatzbereiche

Fischer-Motorspindeln und HF-Spindeln finden sich typischerweise in:

• Hochgeschwindigkeits-Fräsbearbeitungszentren (HSC-Anwendungen)
• Schleifmaschinen und Präzisionsschleifanlagen
• Feinbohr- und Bearbeitungsanwendungen mit engen Toleranzforderungen

Die hohen Anforderungen an Laufgenauigkeit und thermische Stabilität in diesen Anwendungen machen die Spindellagerung besonders empfindlich für Wartungsfehler und ungeeignete Reparaturverfahren.

Typische Schadensbilder bei Fischer Precise-Spindeln

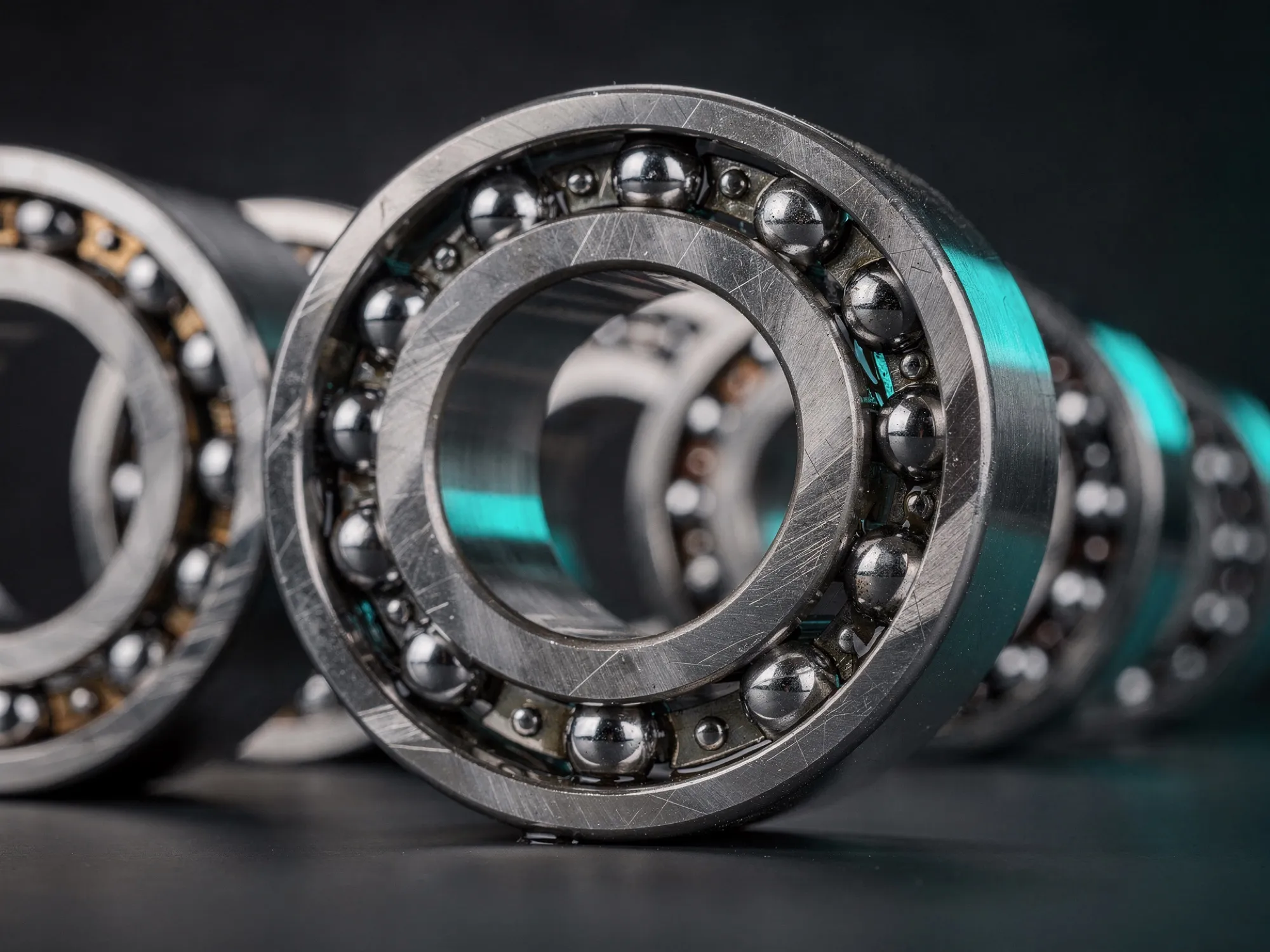

Lagerschaden durch Ermüdung oder Kühlmitteleintritt

Das häufigste Schadensbild: Ausfall oder Verschleiß der Präzisionslager. Bei Hochdrehzahl-Ausführungen werden Hybridlager mit Si3N4-Keramikkugeln eingesetzt: ihre Demontage und Montage erfordert exakte Verfahren, da bereits geringe Fehlhandhabung die Laufbahn schädigt. Kühlmitteleintritt in den Lagerraum beschleunigt den Verschleiß und führt zu Korrosion an Laufringen und Käfig. Symptome: Laufgeräusche, Temperaturanstieg, Rundlaufverschlechterung.

Überhitzung durch Kühlsystem-Probleme

Fischer-Motorspindeln werden in der Regel flüssigkeitsgekühlt. Undichtigkeiten, Ablagerungen in den Kühlkanälen oder Ausfall des Kühlkreislaufs führen zu Wärmestaus, die zuerst die Lager und bei anhaltender Überhitzung auch die Statorwicklung schädigen. Im Rahmen jeder Reparatur werden Kühlkanäle geprüft und gereinigt.

Kollisionsschäden

Ein Crash-Ereignis trifft häufig mehrere Komponenten gleichzeitig: Spindelwelle, Laufringe, Lagergehäuse und Encoder. Der tatsächliche Schadensumfang ist erst nach vollständiger Demontage und Diagnose beurteilbar. Erst dann lässt sich belastbar sagen, ob Reparatur oder Austausch wirtschaftlicher ist.

Werkzeugspanner-Verschleiß

Verschleiß am Werkzeugspanner tritt häufig unabhängig vom Lagerzustand auf und führt zu Werkzeugwechsel-Fehlern und unsicherem Werkzeugsitz. Bei einer Spindelüberholung wird der Werkzeugspanner grundsätzlich mitgeprüft.

Encoder- und Sensorik-Defekte

Motorspindeln mit integriertem Encoder zeigen bei Kollision oder anhaltender Überhitzung Sensorschäden, die Positionierfehler oder Steuerungsabschaltungen verursachen. Die elektrische Prüfung der Sensorik ist Bestandteil der Eingangsmessung.

Warum Fischer Precise-Spindeln spezialisiertes Know-how erfordern

Hochpräzisions-Motorspindeln arbeiten auf sehr engen Toleranzen. Lagervorspannung (federnd oder starr), Lagerklasse und Wuchtgüte der Rotorbaugruppe müssen exakt aufeinander abgestimmt sein. Ein falscher Lagertyp, eine falsch eingestellte Vorspannung oder eine unzureichende Auswuchtung führt unter Betriebsdrehzahl zu Schwingungen, Wärmeanstieg und verkürzter Lagerlebensdauer.

Bei Hochfrequenzspindeln kommt dazu, dass selbst kleine Restwuchtfehler bei sehr hohen Drehzahlen überproportional auf das Lager wirken. Hier sind enge Wuchtgüten und präzise Messung nach der Reparatur unverzichtbar.

Unser Reparaturprozess für Fischer Precise-Spindeln

Volldiagnose mechanisch und elektrisch

Eingangsmessung von Rundlauf an der Spindelnase, Axialspiel, Radialspiel, Lagertemperatur und Geräuschanalyse. Bei Motorspindeln zusätzlich Isolationsmessung der Statorwicklung und elektrische Prüfung vorhandener Sensorik.

Lageraustausch mit passender Vorspannungsklasse

Vollständige Demontage und Reinigung aller Lagerstellen. Einsatz von Präzisionslagern der spezifizierten Klasse: Schrägkugellager (15° oder 25° Druckwinkel, je nach Ausführung) oder Hybridlager mit Si3N4-Keramikkugeln in der erforderlichen Genauigkeitsklasse (P4/P2 nach ISO 492 / DIN 620). Lagervorspannung korrekt einstellen: federnd oder starr, abgestimmt auf den Drehzahlbereich und die Baureihe.

Prüfung Statorwicklung und Kühlung

Wicklungswiderstand und Isolation werden geprüft. Kühlkanäle werden gereinigt und auf Dichtigkeit kontrolliert. Festgestellte Mängel werden vor Kostenvoranschlag kommuniziert.

Wuchten der Rotorbaugruppe

Dynamisches Wuchten auf eine für Präzisionsspindeln übliche Wuchtgüte (Bereich G2.5 nach ISO 21940-11). Bei Hochfrequenzspindeln ist eine besonders sorgfältige Auswuchtung Pflicht: die Wuchtgüte hat bei hohen Drehzahlen direkten Einfluss auf Lagerlaufzeit und Bearbeitungsqualität.

Funktionstest und Abnahmeprotokoll

Probelauf unter Betriebsdrehzahl am Frequenzumrichter. Temperaturkontrolle an Lager und Gehäuse, Schwingungsmessung. Abschließende Dokumentation: Rundlauf an der Spindelnase (Zielwert unter 2 µm), Planfehler, Axialspiel, Radialspiel, Temperatur nach Testlaufzeit. Das Abnahmeprotokoll liegt der reparierten Spindel bei.

Rücksendung

Sicher verpackt mit Kurierservice. Abnahmeprotokoll und Reparaturbericht in der Sendung.

Was Sie nach der Reparatur erhalten

Eine funktionstüchtige Fischer Precise-Spindel mit vollständigem Abnahmeprotokoll und Gewährleistung nach den gesetzlichen Vorgaben. Anfrage und erste Einschätzung sind kostenlos und unverbindlich: Sie erhalten immer einen verbindlichen Kostenvoranschlag vor Beauftragung, keine Überraschungen.

Fischer-Spindel defekt? Kostenlose Ersteinschätzung anfragen: Spindel einschicken, Anfrage und Ersteinschätzung kostenlos und unverbindlich.
