Kessler Spindel reparieren: Franz Kessler Motorspindeln fachgerecht instandsetzen

Franz Kessler GmbH: Kurzer Überblick

Franz Kessler GmbH (Bad Buchau/Federsee) ist ein etablierter Hersteller von Motorspindeln und Lineardirektantrieben für Werkzeugmaschinen. Die Spindeln des Unternehmens sind vor allem als integrierte Motorspindeln in Fräs- und Bohr-Bearbeitungszentren anzutreffen.

Kessler-Motorspindeln zeichnen sich durch kompakten Aufbau und die direkte Integration des Antriebsmotors in die Spindeleinheit aus, eine Bauform, die hohe Drehzahlen bei gleichzeitig präziser Führung ermöglicht und in modernen Bearbeitungszentren weit verbreitet ist.

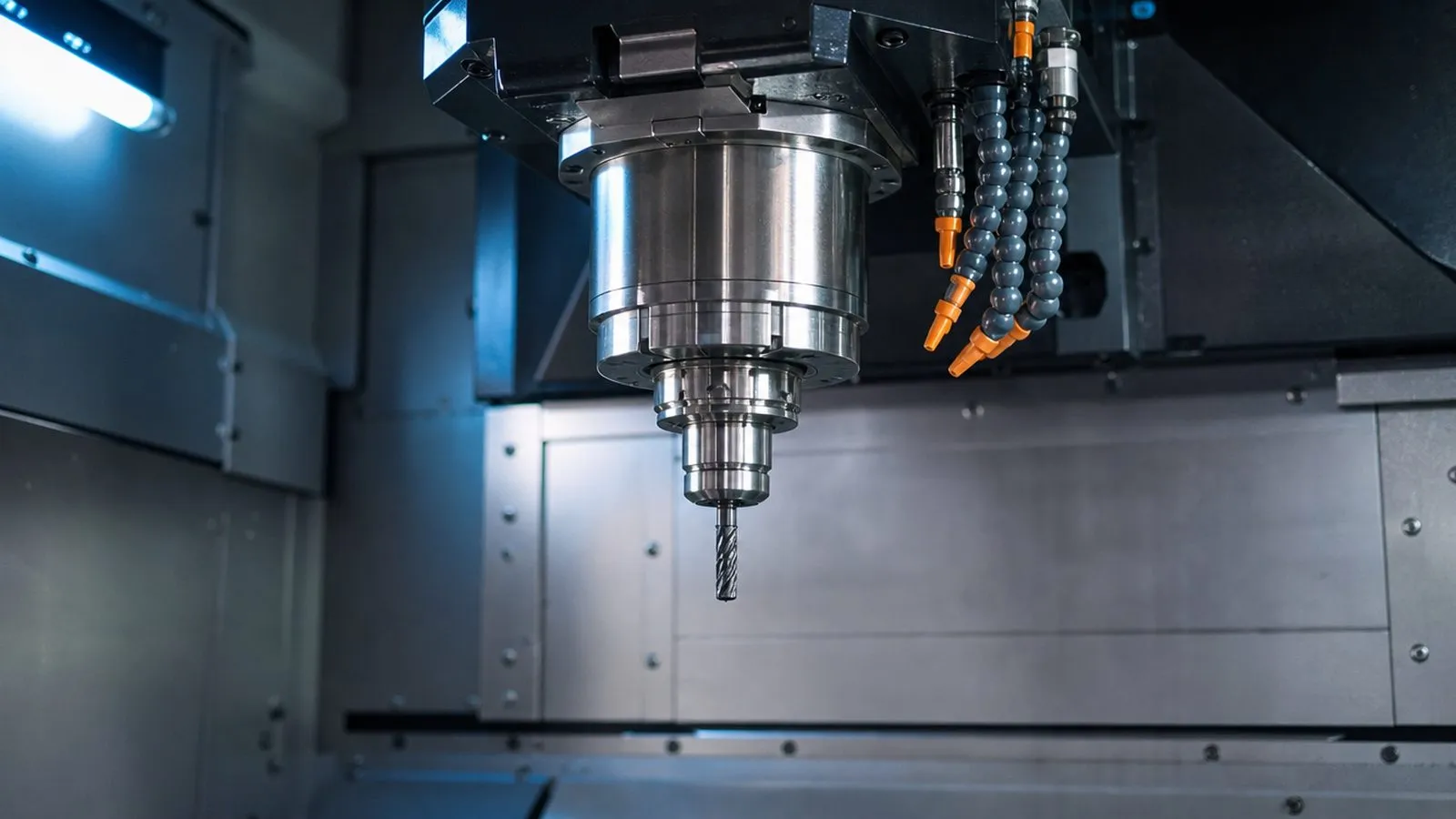

Als Werkzeugaufnahmen sind HSK-Schnittstellen üblich; die genaue Konfiguration variiert je nach Maschinenapplikation und Baujahr. Wir reparieren Kessler-Spindeln herstellerunabhängig, unabhängig davon, in welcher Maschine sie verbaut sind.

Typische Schadensbilder bei Kessler-Motorspindeln

Lagerschaden

Der häufigste Schadensfall bei Motorspindeln jeder Bauart: Verschleiß oder Ausfall der Präzisionslager durch Ermüdung, Kühlmittel- oder Schmiermitteleintritt, Überlastbetrieb oder ein Kollisionsereignis. Bei Hochdrehzahl-Ausführungen werden oft Hybridlager mit Keramikkugeln (Si3N4) eingesetzt, die besondere Anforderungen an Demontage und Wiedermontage stellen. Typische Symptome: Laufgeräusche, Temperaturanstieg am Gehäuse, Verschlechterung des Rundlaufs.

Stator-/Wicklungsschaden bei elektrischer Überlast

Überlastbetrieb, Kühlmitteleintritt in den Motorbereich oder Phasenasymmetrie können zur Schädigung der Statorwicklung führen. Symptome reichen von erhöhtem Strom-Ungleichgewicht bis zum vollständigen Wicklungsausfall. Jede Reparatur umfasst eine Isolationsmessung.

Werkzeugspanner-Verschleiß

Verschleiß am Werkzeugspanner führt zu unsicherem Werkzeugsitz und Fehlern beim automatischen Werkzeugwechsel, häufig unabhängig vom Lagerzustand. Dieser Schaden tritt eigenständig auf, wird aber regelmäßig im Rahmen einer Spindelüberholung mitbewertet.

Encoder- und Sensorik-Defekte

Motorspindeln mit integriertem Encoder können bei Kollision oder Überhitzung Sensor- und Encoderschäden zeigen, die zu Positionierfehlern oder Steuerungsabschaltungen führen. Die Befundung schließt eine elektrische Prüfung aller verbauten Sensorik ein.

Kollisionsschäden

Ein Crash-Ereignis kann Spindelwelle, Laufringe, Gehäuse und Encoder gleichzeitig in Mitleidenschaft ziehen. Ausmaß und Wirtschaftlichkeit der Reparatur werden nach vollständiger Demontage und Diagnose bewertet. Erst dann steht fest, ob Instandsetzung oder Austausch sinnvoller ist.

Warum Kessler-Spindeln spezialisiertes Know-how erfordern

Motorspindeln mit integriertem Antrieb arbeiten auf engen Toleranzen: Lagervorspannung (federnd oder starr, je nach Ausführung), Wuchtgüte der Rotorbaugruppe und die korrekte Lagerklasse sind aufeinander abgestimmt. Eine falsche Lagerklasse, eine zu hohe oder zu niedrige Vorspannung oder ein nicht korrekt ausgewuchteter Rotor führt im Betrieb zu Frühausfällen, oft innerhalb weniger hundert Betriebsstunden.

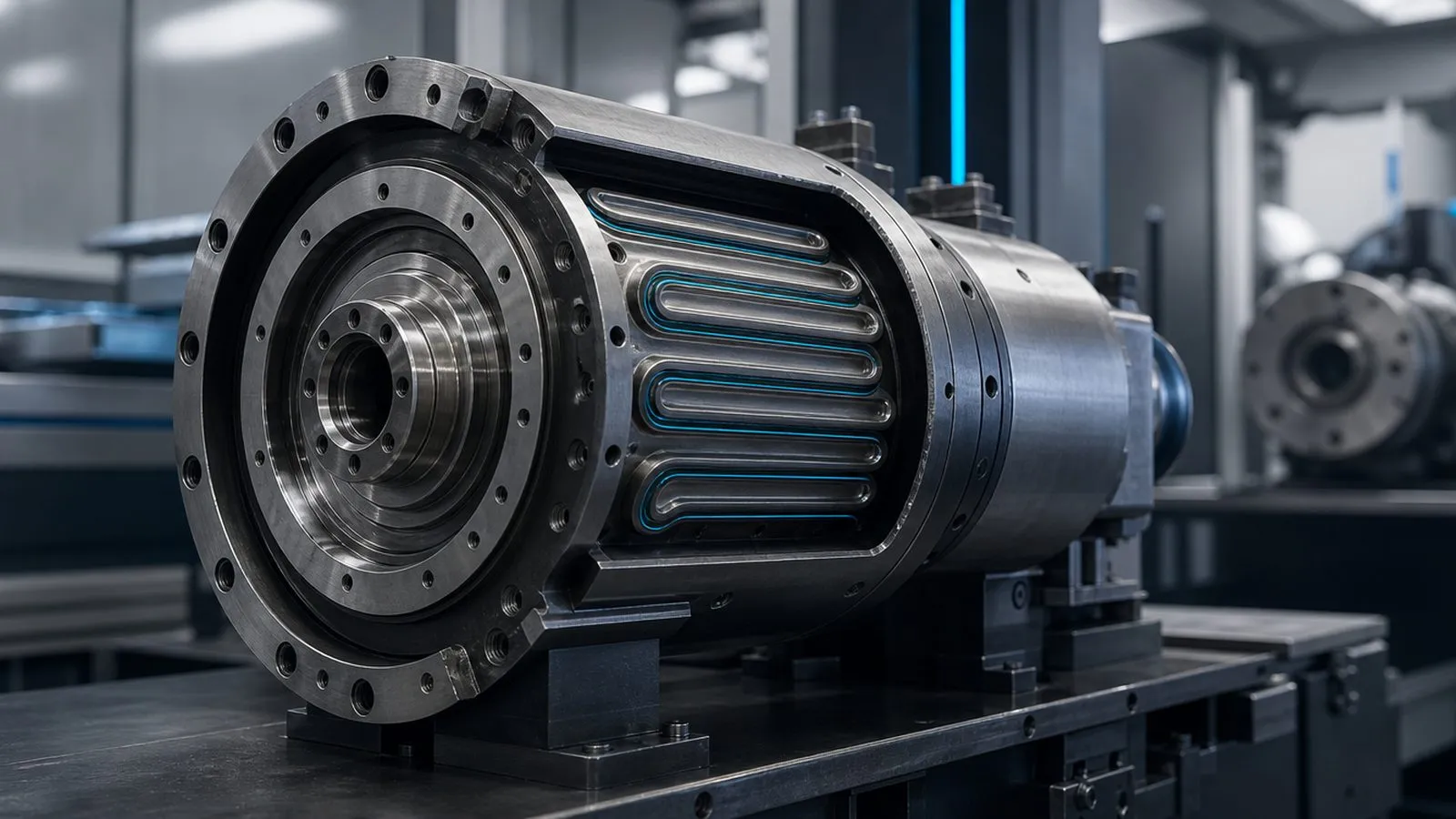

Dazu kommt: Motorspindeln erzeugen im Betrieb Motorwärme, die über gezielte Kühlung abgeführt wird. Werden Kühlkanäle bei der Reparatur nicht korrekt gereinigt und geprüft, verschlechtert sich der thermische Haushalt der Spindel dauerhaft.

Unser Reparaturprozess für Kessler-Spindeln

Volldiagnose mechanisch und elektrisch

Eingangsmessung von Rundlauf, Axialspiel, Radialspiel und Lagertemperatur. Geräuschanalyse unter Last. Isolationsmessung der Statorwicklung. Bei Encoder-Ausrüstung: elektrische Prüfung der Signalgüte.

Lageraustausch

Vollständige Demontage und Reinigung. Austausch der Präzisionslager mit gleichwertigen Markenlagern der spezifizierten Klasse (Schrägkugellager 15°/25°-Druckwinkel oder Hybridlager mit Si3N4-Keramikkugeln, je nach Baureihe). Korrekte Lagervorspannung nach Typ einstellen: federnd oder starr, angepasst an den Drehzahlbereich.

Stator-Prüfung und Wicklungs-Instandsetzung

Wicklungswiderstand und Isolation werden geprüft. Schadhafte Wicklungen werden bei Bedarf instandgesetzt; wir dokumentieren den Zustand vor und nach der Maßnahme.

Wuchten der Rotorbaugruppe

Dynamisches Wuchten des Rotors auf eine für Präzisionsspindeln übliche Wuchtgüte (Bereich G2.5 nach ISO 21940-11). Zu hohe Restwuchtfehler führen bei Nenndrehzahl zu Schwingungsanregung und vorzeitigem Lagerverschleiß.

Funktionstest mit Frequenzumrichter

Probelauf unter Betriebsdrehzahl. Temperaturkontrolle an Lager und Gehäuse über den Testlaufzeitraum. Schwingungsmessung.

Abnahmeprotokoll

Rundlauf an der Spindelnase, Planfehler, Axialspiel, Radialspiel, Temperatur nach Testlauf: alle Messwerte dokumentiert. Das Protokoll liegt der reparierten Spindel bei.

Rücksendung

Sicher verpackt mit Kurierservice. Abnahmeprotokoll und Reparaturbericht in der Sendung.

Was Sie nach der Reparatur erhalten

Eine funktionstüchtige Kessler-Motorspindel mit vollständigem Abnahmeprotokoll und Gewährleistung nach den gesetzlichen Vorgaben. Anfrage und erste Einschätzung sind kostenlos und unverbindlich: Sie erhalten vor Beauftragung immer einen verbindlichen Kostenvoranschlag.
