Vibration an der Spindel: normal oder Warnsignal?
Keine Spindel läuft vollständig schwingungsfrei. Präzisionswälzlager erzeugen geringe Schwingungsanteile, und die Zerspanung selbst bringt Schwingungen ins System. Das ist normal und beherrschbar.
Warnsignale sind Vibrationen, die:
- sich gegenüber dem bisherigen Zustand der Spindel verändert haben,
- im Leerlauf (ohne Zerspanung) deutlich spürbar oder messbar sind,
- sich nicht durch Anpassen der Schnittparameter beseitigen lassen,
- von Geräuschen, Temperaturanstieg oder Rattermarken auf dem Werkstück begleitet werden.
Ursachen für Spindel-Vibrationen
Unwucht durch Werkzeug oder Werkzeugaufnahme
Das ist die häufigste Ursache für Vibrationen, die fälschlicherweise der Spindel zugeordnet werden. Das Gesamtsystem aus Spindel, Aufnahme und Werkzeug muss als Einheit betrachtet werden. Ein beschädigtes Werkzeug, eine asymmetrisch verschlissene Schneide, eine verschmutzte HSK-Aufnahme oder ein defekter Pull-Stud erzeugen Unwucht und damit Vibrationen. Erster Schritt: Werkzeug tauschen und bewerten.
Spindel-Unwucht
Unwucht im Spindelrotor selbst: durch unvollständig gewuchtete Komponenten nach einem Lageraustausch, durch Korrosion, Materialverlust oder eine Kollision. Die Unwucht erzeugt eine drehzahlabhängige Fliehkraft, die die Lager periodisch belastet und Schwingungen erzeugt. Skaliert quadratisch mit der Drehzahl: bei hohen Drehzahlen auch geringe Restunwuchten deutlich spürbar.
Lagerschaden
Pittingschäden auf Laufringen oder Wälzkörpern erzeugen beim Überrollen der Schadstelle periodische Schwingungsimpulse. Diese sind im FFT-Spektrum als charakteristische Lager-Schadensfrequenzen erkennbar. Lagerschaden-bedingte Vibrationen nehmen typischerweise über Zeit zu und werden oft von Laufgeräuschen begleitet.
Resonanzphänomene
Bei bestimmten Drehzahlen trifft die Anregungsfrequenz (Lagerdurchlauf, Schneidenzahl, Umfangsfrequenz) auf eine Eigenfrequenz der Spindel oder der Maschinenstruktur. Das Ergebnis: deutlich erhöhte Schwingungsamplitude bei dieser Drehzahl, die bei anderer Drehzahl abfällt. Das ist kein Defektsignal, erfordert aber Maßnahmen (Drehzahl-Shift, Dämpfung).
Verbogene Spindelwelle nach Crash
Eine mechanische Kollision kann die Spindelwelle plastisch verformen. Eine verbogene Welle erzeugt permanente, drehzahlabhängige Unwucht, die durch Wuchten allein nicht vollständig kompensierbar ist. Der Schaden ist nur durch Wellentausch oder Welleninstandsetzung zu beheben.
Prozess-Rattern vs. Spindel-Vibration
Diese Unterscheidung ist für die Diagnose entscheidend:
| Prozess-Rattern | Spindel-Vibration | |
|---|---|---|
| Auftreten | Nur beim Zerspanen | Auch im Leerlauf |
| Einfluss Schnittparameter | Ändert sich mit Vorschub, Drehzahl, Werkzeugauskragung | Unabhängig davon |
| Abhilfe | Schnittdaten, Werkzeugwahl, Auskragung reduzieren | Wuchten, Lagertausch, Diagnose |
| Frequenz | Meist mit Werkzeuggeometrie korreliert | Korreliert mit Drehzahl oder Lagerfrequenz |
Der einfachste Schnelltest: Spindel im Leerlauf (ohne eingespanntes Werkzeug) laufen lassen und Vibration beurteilen. Wenn die Vibration im Leerlauf verschwindet, liegt die Ursache im Werkzeug oder in Schnittbedingungen. Wenn sie bleibt, ist die Spindel betroffen.
Auswirkungen auf die Fertigung
Vibrationen sind selten ein isoliertes Problem. Sie verursachen:

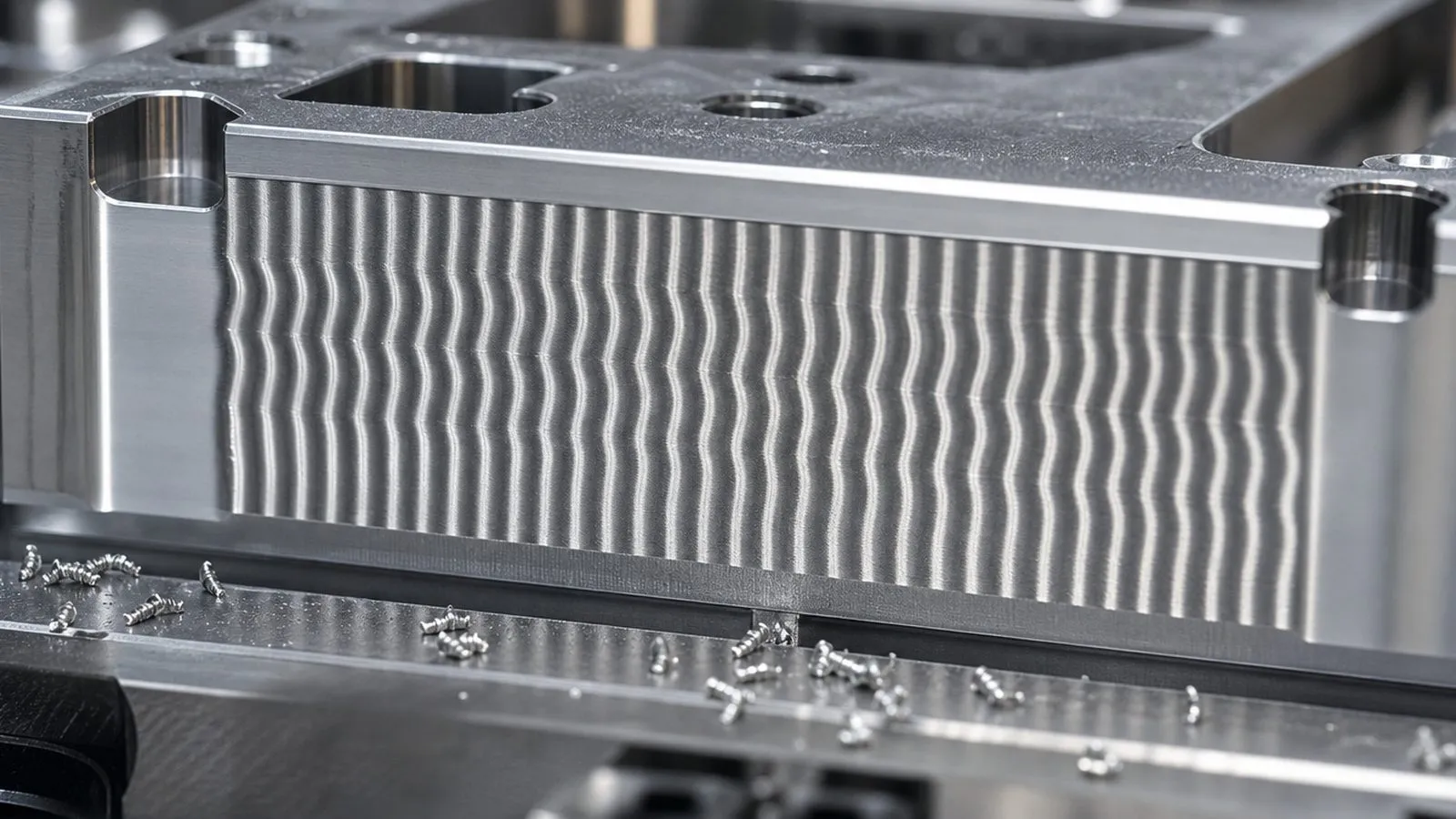

- Rattermarken auf der Werkstückoberfläche: sichtbare periodische Welligkeiten, die Toleranzgrenzen und Rauheitswerte verletzen
- Maßhaltigkeit leidet: Werkzeugbahn weicht durch Schwingungen von der programmierten Bahn ab
- Werkzeugverschleiß erhöht: Ungleichmäßige Belastung der Schneiden beschleunigt Standzeit-Verbrauch
- Lagerschaden beschleunigt: periodische Lagerbelastung durch Unwucht oder Vibration verkürzt die Lagerlebensdauer
- Strukturbelastung der Maschine: anhaltende Vibrationen belasten auch Führungen, Leitspindeln und das Maschinenbett
Diagnose: Woher kommt die Vibration?
Schritt 1: Werkzeug und Aufnahme ausschließen Werkzeug gegen ein bekanntes, einwandfreies Werkzeug tauschen. HSK-Konus oder Steilkegel reinigen. Vibration neu bewerten. Wenn die Vibration deutlich abnimmt oder verschwindet: Werkzeug-/Aufnahme-Problem, kein Spindel-Defekt.
Schritt 2: Leerlauftest Spindel ohne eingespanntes Werkzeug laufen lassen. Vibration beurteilen. Wenn im Leerlauf spürbar: Ursache liegt in der Spindel (Unwucht oder Lagerschaden).
Schritt 3: Drehzahlvariation Bei verschiedenen Drehzahlen testen. Vibration, die bei einer bestimmten Drehzahl stark ausgeprägt ist und bei anderen Drehzahlen deutlich abnimmt: Hinweis auf Resonanz. Vibration, die mit der Drehzahl monoton wächst: Hinweis auf Unwucht.

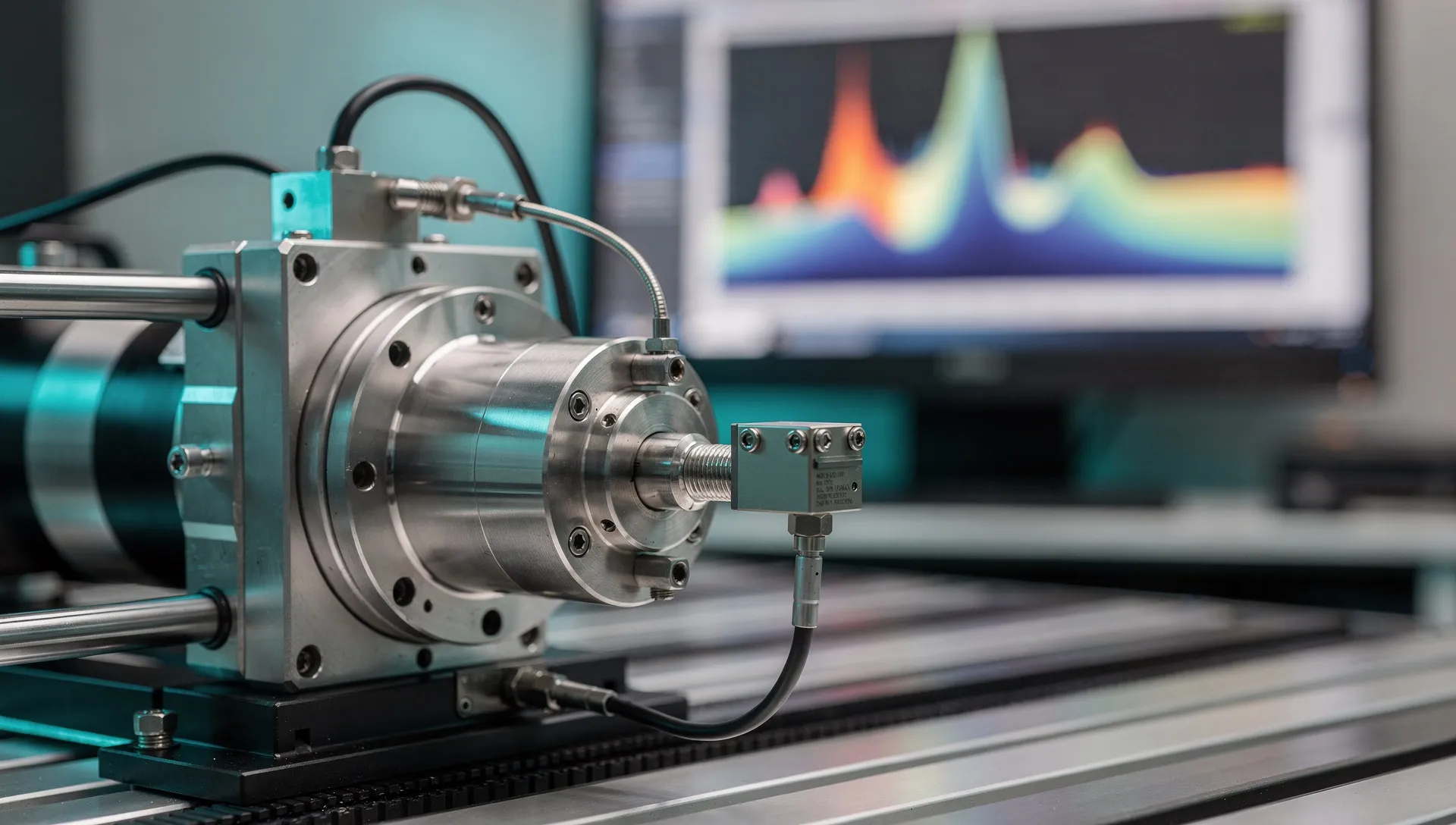

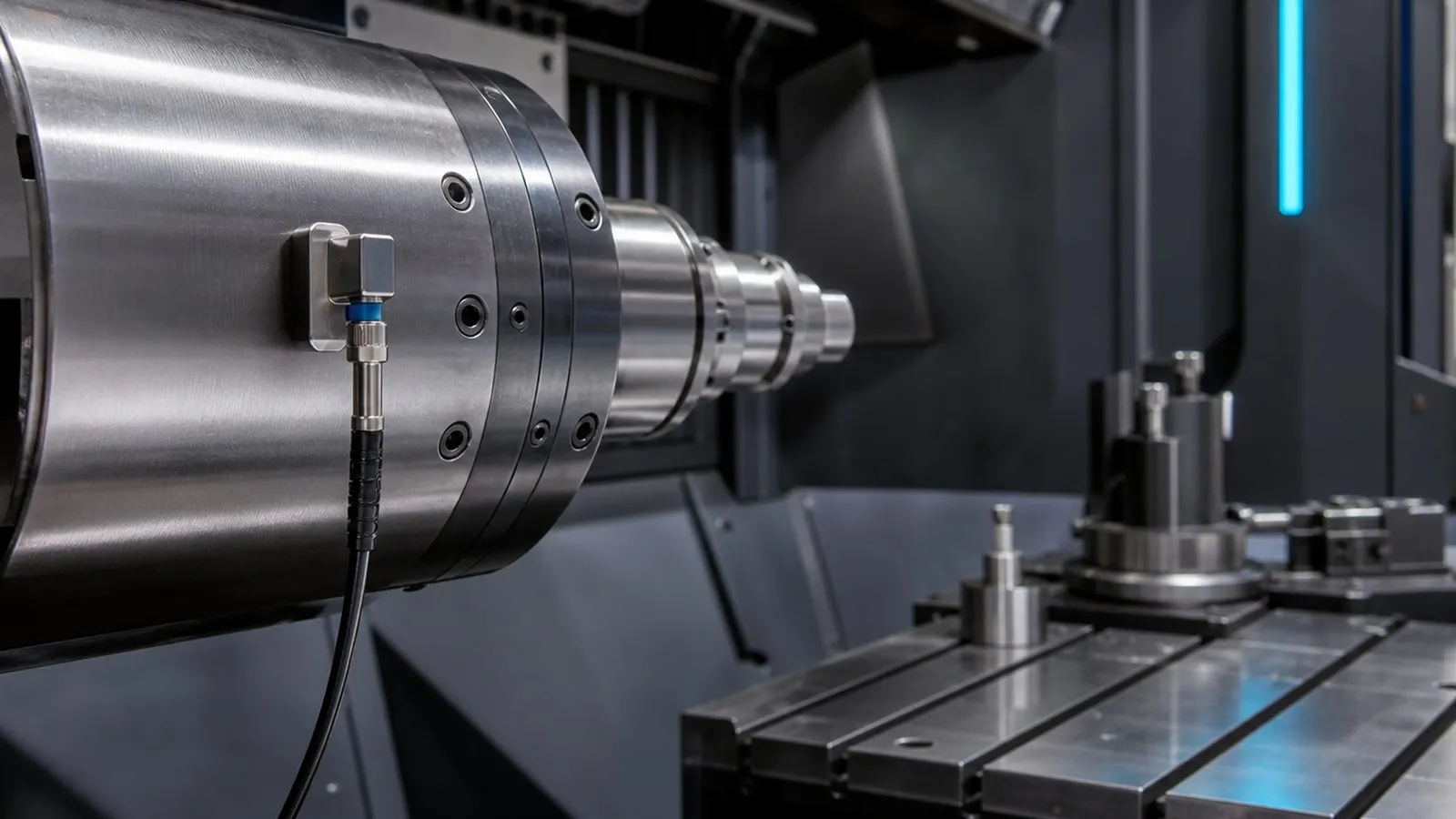

Schritt 4: Schwingungsanalyse durch Fachbetrieb Wenn Werkzeug und Aufnahme ausgeschlossen sind und die Vibration im Leerlauf bestehen bleibt, ist eine professionelle FFT-Schwingungsanalyse der nächste Schritt. Sie identifiziert, ob Lagerschaden-Frequenzen, Unwucht-Frequenzen oder andere Muster vorliegen.
Was sofort zu tun ist
- Drehzahl senken und beobachten ob Vibration abnimmt
- Werkzeug prüfen (Tauschversuch)
- Produktion bei zunehmenden Vibrationen oder begleitenden Geräuschen sofort einstellen
- Befund dokumentieren: seit wann, bei welcher Drehzahl am stärksten, welches Werkzeug
