Was ist Unwucht bei einer Spindel?
Jeder rotierende Körper hat einen Massenschwerpunkt. Liegt dieser Schwerpunkt auf der Rotationsachse, dreht sich der Körper ohne Fliehkraftwirkung. Liegt er daneben, erzeugt die Rotation eine Fliehkraft, die auf die Lager wirkt und die Spindel periodisch auslenkt.
Diese Auslenkung skaliert quadratisch mit der Drehzahl: doppelte Drehzahl bedeutet vierfache Fliehkraft. Bei Hochdrehzahl-Spindeln sind Unwuchten daher besonders kritisch, auch wenn sie in absoluten Gramm-Millimeter-Einheiten gering erscheinen.
Statische Unwucht ist im Stillstand erkennbar: der Rotor dreht immer in dieselbe Schwerlage. Dynamische Unwucht entsteht durch zwei gegenläufige Unwuchtmassen auf verschiedenen axialen Ebenen, die im Stillstand unsichtbar sind, aber beim Drehen ein Kippmoment erzeugen. Produktionsspindeln haben immer beide Anteile, weshalb das korrekte Wuchten stets in zwei Ebenen (dynamisches Wuchten) erfolgen muss.
Was ist ein Rundlauffehler?
Rundlauffehler beschreibt die Abweichung der tatsächlichen Rotationsbahn der Spindelnase (oder des eingespannten Werkzeugs) von der idealen geometrischen Achse. Er hat zwei Komponenten:
- Radial (Exzentrizität): Die Spindelnase beschreibt keine perfekte Kreisbahn, sondern eine leicht elliptische oder exzentrische Bahn.
- Axial (Taumelschlag): Die Stirnfläche läuft nicht exakt senkrecht zur Rotationsachse.
Der Rundlauffehler wird in Mikrometern (µm) gemessen. Als üblicher Zielwert für Präzisionsspindeln gilt ein Rundlauf unter 2 µm an der Spindelnase, bei Hochpräzisions-Anwendungen teils deutlich darunter. Welcher Wert für eine konkrete Spindel und Anwendung gilt, ist der Hersteller-Dokumentation zu entnehmen.
Wie hängen Unwucht und Rundlauffehler zusammen?
Beide erzeugen Vibrationen, schlechte Werkstückoberflächen und erhöhten Werkzeugverschleiß. Die Ursachen und Abhilfen sind aber unterschiedlich:
| Unwucht | Rundlauffehler | |
|---|---|---|
| Ursache | Massenverteilung ungleichmäßig | Geometriefehler in Lager oder Welle |
| Abhilfe | Wuchten | Lagertausch, Welleninstandsetzung |
| Messgröße | g·mm (Unwuchtmasse × Radius) | µm (geometrische Abweichung) |
| Drehzahlabhängigkeit | Stark (quadratisch) | Moderat |
Ein Lagerschaden kann beides gleichzeitig verschlechtern: Pittingschäden auf der Laufbahn erhöhen das Lagerspiel, was den Rundlauffehler erhöht, und erzeugen zusätzlich periodische Schwingungsimpulse.
Ursachen für Spindel-Unwucht
Falsches oder beschädigtes Werkzeug
Die häufigste Ursache für erhöhte Vibrationen, die der Spindel zugeordnet werden. Ein asymmetrisch verschlissenes Werkzeug oder eine fehlerhaft geschliffene Geometrie erzeugen Unwucht im Gesamtsystem. Zuerst immer Werkzeug und Aufnahme prüfen.
Verschmutzter HSK-Konus oder Steilkegel
Auch geringfügige Schmutz- oder Spanrückstände an der Aufnahmefläche sorgen für eine exzentrische Anlage des Werkzeugs und damit für Unwucht. Regelmäßige Reinigung der Aufnahme ist ein einfacher, aber wirksamer Schritt.
Lageraustausch ohne anschließendes Wuchten
Nach jedem Eingriff am Rotor (Lagertausch, Wellensatz-Reparatur) muss die Spindel dynamisch nachgewuchtet werden. Wird dieser Schritt übersprungen, bleiben durch die Montage eingebrachte Restunwuchten im System.
Kollisionsereignis (Crash)
Eine mechanische Kollision kann den Rotor plastisch verformen. Eine verbogene Welle erzeugt permanente Unwucht, die sich durch Wuchten allein nicht vollständig kompensieren lässt. Nach einem Crash ist eine vollständige Befundung (Lager, Welle, Gehäuse-Laufbahn) erforderlich.
Lagerverschleiß mit erhöhtem Spiel
Verschlissene Lager mit erhöhtem Radialspiel lassen zu, dass sich der Rotor leicht dezentriert, was einen messbaren Rundlauffehler erzeugt, ohne dass die Unwucht selbst gestiegen ist.
Auswirkungen auf die Fertigung
| Symptom | Ursache |
|---|---|
| Rattermarken auf Werkstückoberfläche | Periodische Schwingungsanregung durch Unwucht |
| Maßhaltigkeit leidet | Rundlauffehler verschiebt Werkzeugbahn |
| Erhöhter Werkzeugverschleiß | Ungleichmäßige Schnittlastverteilung |
| Accelerierter Lagerverschleiß | Erhöhte periodische Lagerbelastung |
| Lärm- und Vibrationszunahme | Kombination aus Unwucht und Lagerschaden |
Was jetzt zu tun ist
Schritt 1: Werkzeug und Aufnahme ausschließen Werkzeug gegen ein bekanntes, einwandfreies Werkzeug tauschen. HSK-Konus reinigen. Geräusche und Vibrationen nach dem Werkzeugwechsel neu bewerten.

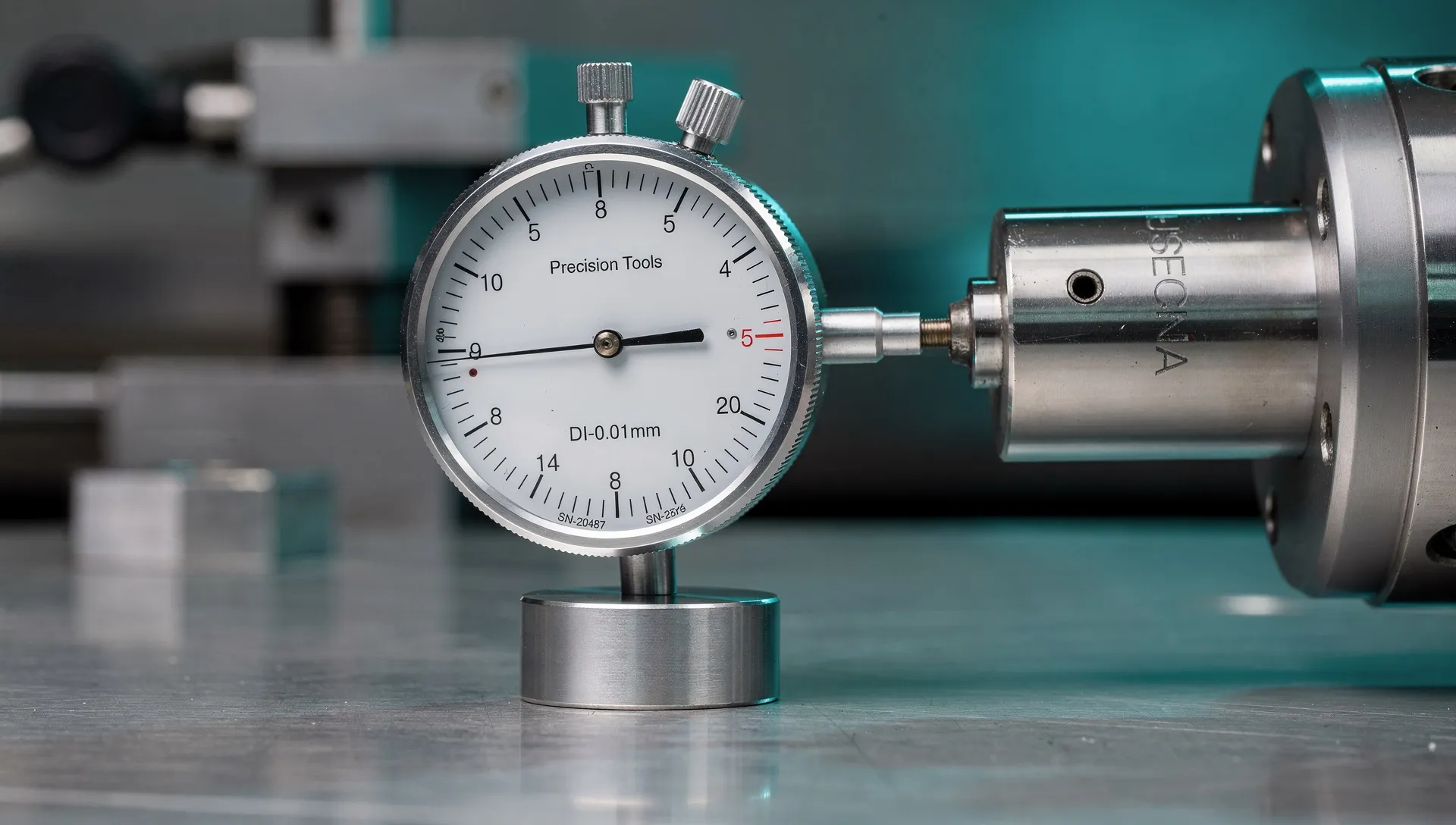

Schritt 2: Spindel messen Rundlauffehler an der Spindelnase mit Messuhr und Prüfdorn messen. Wert dokumentieren. Liegt der Wert deutlich oberhalb des Hersteller-Sollwerts, ist eine professionelle Diagnose notwendig.
Schritt 3: Fachbetrieb beauftragen Wenn Werkzeug und Aufnahme ausgeschlossen sind und der Rundlauffehler erhöht ist, ist eine Spindel-Diagnose der nächste Schritt. Dabei werden Lagerzustand, Wellenlauf und Schwingungsverhalten messtechnisch bewertet.
