Drehspindel Reparatur für CNC-Drehmaschinen, bundesweit

Was ist eine Drehspindel?

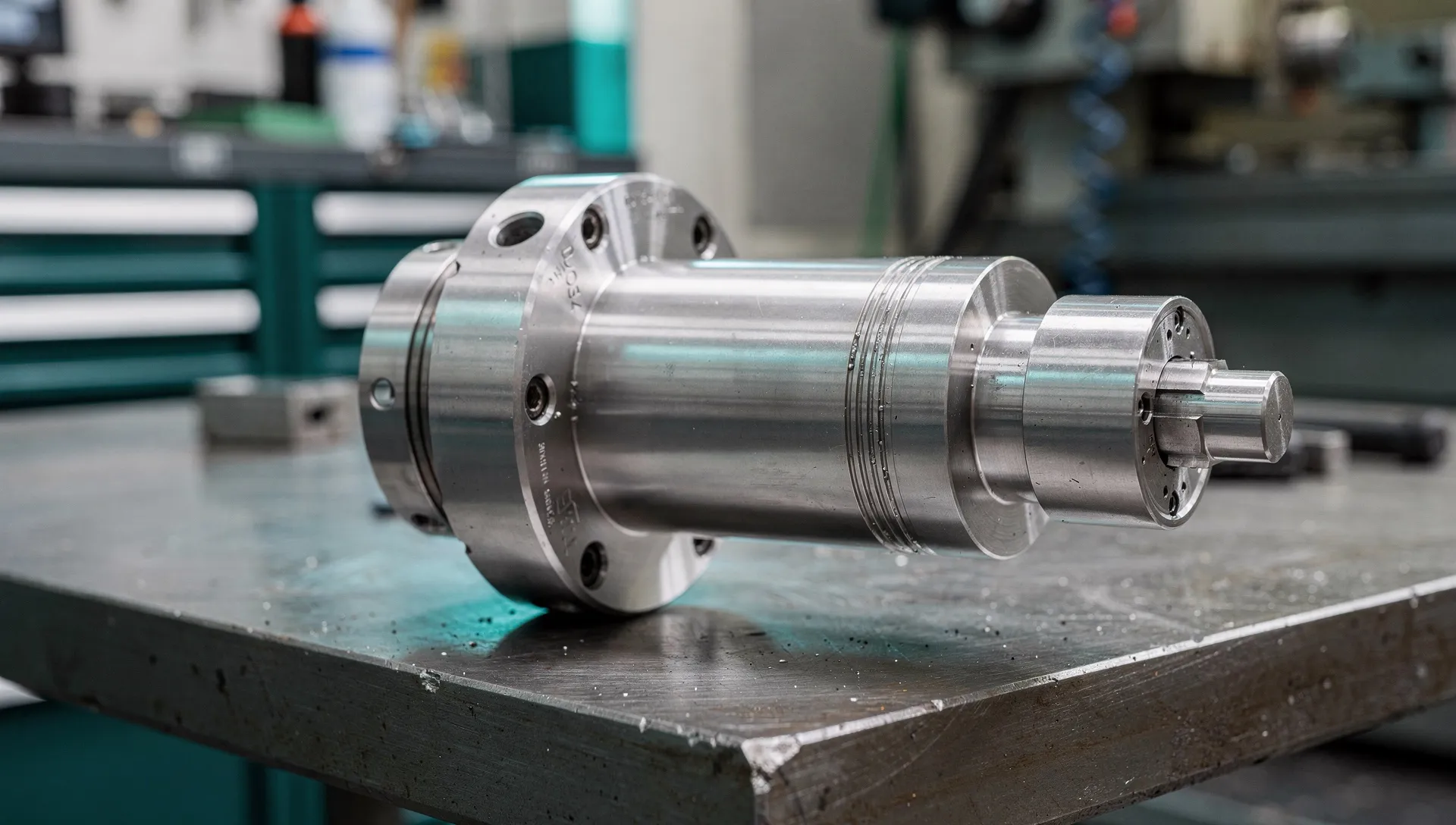

Die Drehspindel ist die Hauptspindel einer Drehmaschine oder eines Drehzentrums. Im Gegensatz zur Frässpindel rotiert hier das Werkstück: Es ist über ein Spannfutter (Dreibackenfutter, Spannzangenspannstock oder Planscheibe) an der Spindelnase eingespannt, das Werkzeug führt die Vorschubbewegung aus.

Das hat direkte Konsequenzen für die Lagerauslegung. Drehspindeln nehmen radiale Schnittkräfte und axiale Kräfte beim Längs- und Plandrehen auf, oft bei niedrigeren bis mittleren Drehzahlen als Frässpindeln, dafür über längere Bearbeitungszeiten und mit höheren Drehmomenten.

Typisch für CNC-Drehspindeln ist eine Kombination aus Zylinderrollenlagern (Aufnahme radialer Kräfte) und Schrägkugellagern (axiale Fixierung und Kombinationsbelastung). Die genaue Anordnung variiert je nach Maschinenkonzept und Hersteller.

An modernen CNC-Drehzentren übernimmt die Drehspindel auch die C-Achsen-Funktion: Ein Encoder misst die Winkelposition, die Steuerung nutzt sie für Gewindedrehen oder angetriebene Werkzeuge. Das macht die Drehspindel zu einem System aus mechanischen und elektronischen Komponenten.

Typische Schadensbilder an Drehspindeln

Lagerverschleiß und Lagerausfall

Ursachen: Betriebsstunden, Überlast durch zu harte Schnittbedingungen, Kühlmitteleintritt, fehlerhafte oder erschöpfte Schmierung. Symptome: Laufgeräusche (Rauschen, Schlagen), Wärme an den Lagerstellen, Vibrationen, verschlechterte Bearbeitungsqualität. Lagerschaden erkennen.

Rundlaufabweichung am Spannfutter

Wenn die Spindel eine Planlauffehler oder Rundlauffehler am Spannfutterflansch zeigt, kann das auf Lagerschaden, Schäden an der Spindelnase oder einen Crash zurückgehen. Ein Messuhr-Test am Spannfutter gibt erste Hinweise; zur Ursachenklärung ist eine Demontage und Volldiagnose nötig.

Spindelnase beschädigt

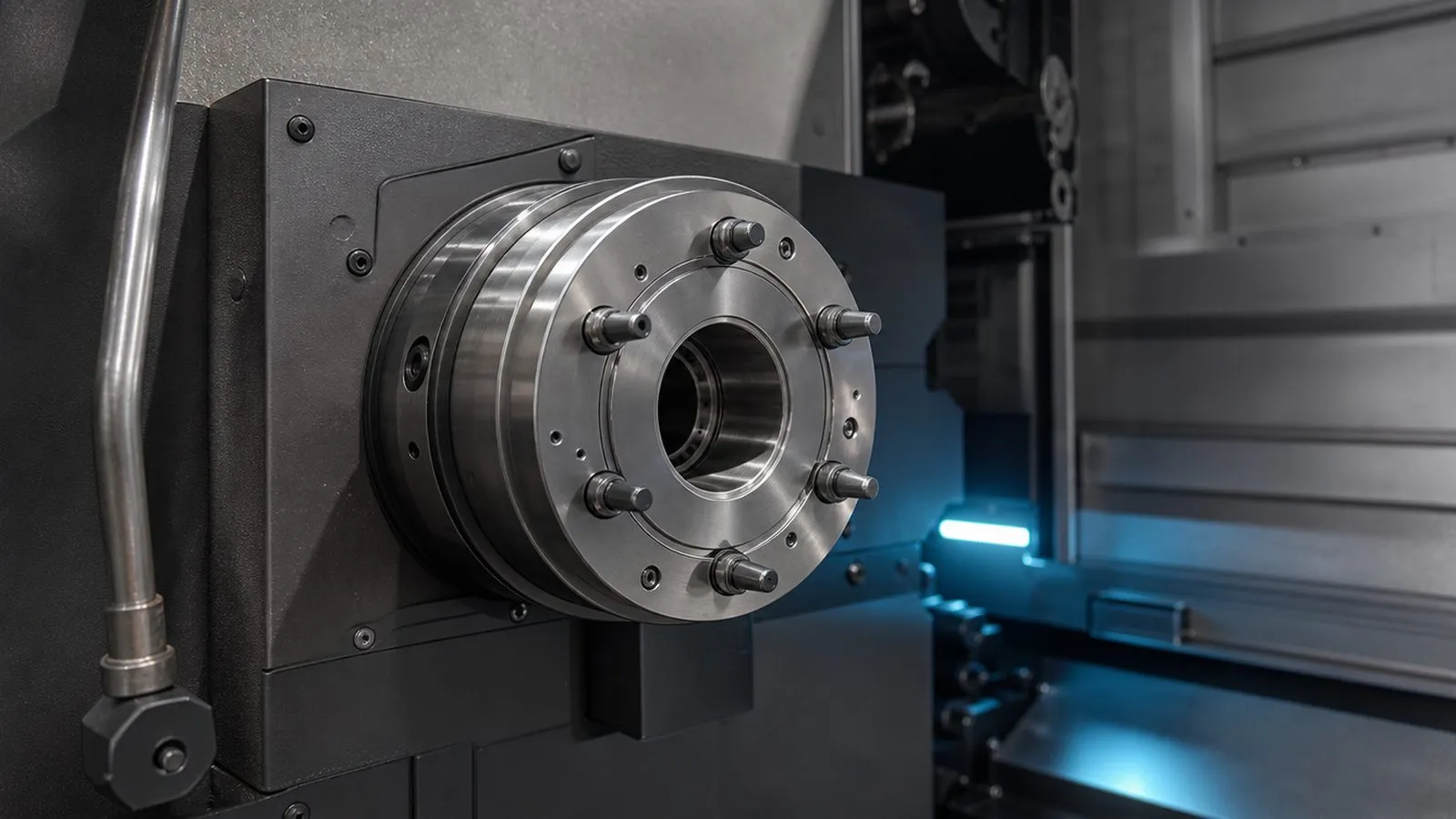

Die Spindelnase (Flansch mit Zentrierbohrung und Gewindezapfen für das Futter) ist bei Crashs gefährdet. Kleine Beschädigungen am Zentriersitz oder der Planfläche wirken sich unmittelbar auf den Rundlauf des eingespannten Werkstücks aus.

Unregelmäßiger Lauf oder Schläge

Schlagen oder Flattern der Spindel deuten auf fortgeschrittenen Lagerschaden, verbogene Welle nach Crash oder zu großes Lagerspiel hin. Ratgeber: Spindel vibriert.

Encoder-Defekt (C-Achse)

Encoder für C-Achse oder Gewindedrehen können durch Erschütterung, Korrosion oder elektrische Störungen ausfallen. Symptome: Fehlermeldung an der Steuerung, Gewindesteigungs-Fehler, C-Achse nicht verfügbar.

Besonderheiten der Drehspindel-Reparatur

Drehspindeln sind in der Regel größer und schwerer als Frässpindeln, das wirkt sich auf Demontage, Transportsicherung und Lagerauswahl aus. Zu den typischen Prüfschritten gehören:

Messung von Radialspiel und Axialspiel vor und nach dem Lageraustausch
Prüfung der Spindelnase auf Planheit und Rundlaufgenauigkeit
Kontrolle der Zentrierbohrung und der Futtersitzfläche
Encoder-Signalprüfung bei C-Achsen-Ausführung
Wuchten der Spindelbaugruppe nach dem Lageraustausch

Spannmittel (Futter, Spannzangenspannstock) werden im Rahmen der Diagnose auf offensichtliche Schäden mitbeurteilt, sind aber in der Regel eine separate Instandsetzung.

Unser Reparaturprozess für Drehspindeln

Demontage und Volldiagnose

Messung von Rundlauf, Planfehler, Axialspiel und Radialspiel. Sichtprüfung Spindelnase, Lagerstellen, Dichtungen. Bei C-Achsen-Ausführung: Encoder-Signalprüfung. Befundbericht mit Kostenvoranschlag vor Beauftragung der Reparatur.

Lageraustausch

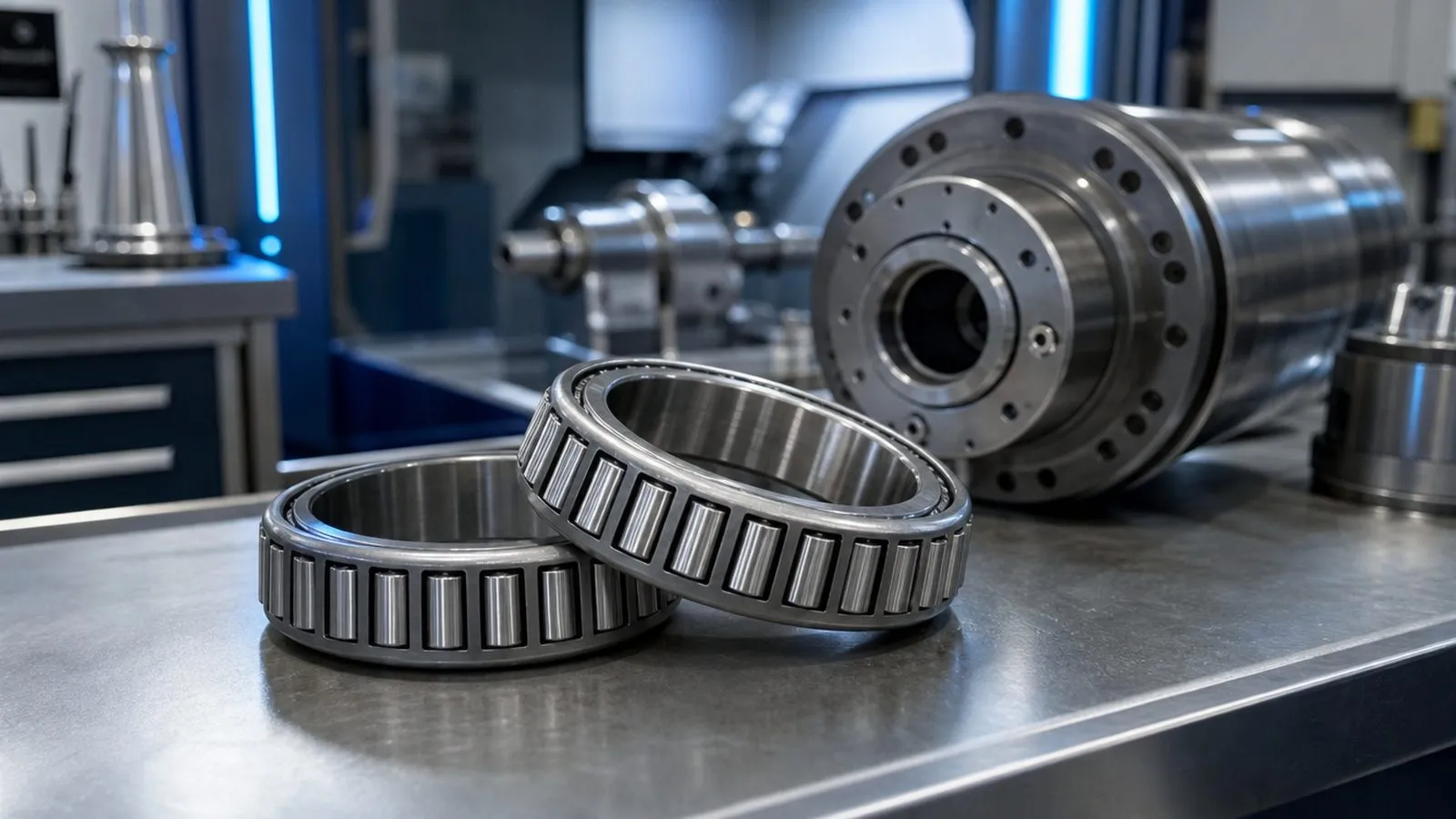

Austausch der Lager (Zylinderrollenlager und Schrägkugellager) gegen Präzisionslager der passenden Klasse (P4 oder P2 nach ISO 492 / DIN 620). Einstellung der korrekten Lagervorspannung. Spindellager-Reparatur.

Spindelnase prüfen und instandsetzen

Prüfung auf Planheit und Rundlaufgenauigkeit. Leichte Beschädigungen können durch Feinbearbeitung behoben werden. Bei stärkerem Schaden folgt eine Empfehlung, ob Instandsetzung oder Bauteil-Ersatz wirtschaftlich ist.

Wuchten

Dynamisches Wuchten der Spindelbaugruppe nach dem Lageraustausch. Spindel-Wuchten. Zielwert Wuchtgüte ca. G2.5 nach ISO 21940-11 als üblicher Richtwert.

Abnahme

Rundlauf am Spannfutterflansch, Planfehler, Axialspiel: alles dokumentiert im Abnahmeprotokoll. Zielwert Rundlauf <2 µm als üblicher Richtwert, je nach Bauart und Kundenanforderung.

Drehmaschinen-Hersteller

Wir reparieren Drehspindeln herstellerunabhängig. Typische Einbaufälle kommen aus CNC-Drehmaschinen und Drehzentren namhafter Hersteller wie DMG Mori, Mazak, Okuma, Doosan und anderen. Die Maschinenmarke ist kein Ausschlusskriterium.

Anfrage stellen

Schildern Sie uns Symptome, Spindeltyp und Maschine. Die Erstberatung und Ersteinschätzung sind kostenlos. Dringend? Fragen Sie nach Express-Möglichkeiten. Jetzt Anfrage stellen.

Häufige Fragen

Was ist der Unterschied zwischen einer Drehspindel und einer Frässpindel?

Die Drehspindel dreht das Werkstück, das Werkzeug steht still (oder führt axiale Vorschubbewegungen aus). Bei der Frässpindel ist es umgekehrt: Das Werkzeug rotiert, das Werkstück steht fest. Daraus folgen unterschiedliche Belastungscharakteristiken: Drehspindeln müssen radiale und axiale Schnittkräfte über längere Bearbeitungszeiten aufnehmen, Frässpindeln sind stärker auf Drehzahl und Rundlaufgenauigkeit ausgelegt.

Welche Lager sind typisch für Drehspindeln?

Die gängige Kombination an CNC-Drehspindeln ist Zylinderrollenlager (für radiale Kräfte) zusammen mit Schrägkugellagern (für axiale Kräfte und Kombinationsbelastung). Die genaue Anordnung hängt von der Maschinenauslegung und dem Spindelhersteller ab. Nach der Befundung geben wir eine klare Empfehlung zur passenden Lagerklasse (P4 oder P2 nach ISO 492 / DIN 620).

Kann ich erkennen, ob der Schaden am Lager oder an der Spindelnase liegt?

Lagerschäden machen sich durch Laufgeräusche (Rauschen, Pfeifen, Schlagen), Wärme an der Lagerstelle und Vibrationen bemerkbar. Ein Spindelnasenschaden hingegen zeigt sich durch Rundlauffehler am eingespannten Werkstück oder Futter, ohne dass die Spindel selbst wesentlich lauter läuft. Zur sicheren Unterscheidung ist eine Diagnose mit Messuhr und Schwingungsanalyse notwendig.

Was kostet eine Drehspindel-Reparatur?

Der Aufwand hängt vom Schadensumfang und der Spindelgröße ab. Drehspindeln sind oft größer als Frässpindeln und verwenden schwerere Lager, das wirkt sich auf Teilekosten und Montageaufwand aus. Sie erhalten einen Kostenvoranschlag nach der Befundung, bevor wir mit der Reparatur beginnen.

Kann die C-Achsen-Funktion nach der Reparatur wieder korrekt eingestellt werden?

Ja, sofern der Encoder selbst nicht defekt ist oder getauscht wird. Nach einem Encodertausch muss die C-Achsen-Parametrierung an der CNC-Steuerung geprüft und ggf. angepasst werden, das sollte in Abstimmung mit Ihrem Maschinenhersteller oder CNC-Instandhalter erfolgen. Wir prüfen die Encoder-Signalqualität und dokumentieren den Zustand im Abnahmeprotokoll.
