Werkzeugspanner defekt: Ursachen, Gefahren und was sofort zu tun ist

Warum ein defekter Werkzeugspanner sofort gehandelt werden muss

Der Werkzeugspanner hält das Werkzeug während des gesamten Zerspanungsvorgangs in der Spindel. Er überträgt dabei die Einzugskraft auf den Pull-Stud des Werkzeughalters und stellt so die Klemmkraft an der HSK- oder Steilkegel-Aufnahme sicher.

Versagt dieses System, ist das unmittelbar sicherheitsrelevant: Ein Werkzeug, das sich unter Last löst, kann mit hoher Energie aus der Spindel geschleudert werden. Selbst bei nachlassender, aber noch vorhandener Spannkraft sind Schnittkräfte nicht mehr sicher beherrschbar, Werkstücke werden unbrauchbar, und der Maschinenschaden wächst.

Ein defekter Werkzeugspanner ist kein Produktionsproblem, das man mit einem Workaround weiterlaufen lässt. Produktion sofort einstellen.

Typische Symptome eines defekten Werkzeugspanners

Werkzeugwechsel klappt nicht

Das Werkzeug lässt sich nicht entnehmen (klemmt), oder der Wechselvorgang läuft nicht wie gewohnt ab. Mögliche Ursache: Greiferbruch, blockierter Lösekolben oder Schmutzansammlung im Spannsystem, die den Greifer am Öffnen hindert.

Werkzeug sitzt locker oder wackelt

Das Werkzeug lässt sich mit deutlich geringerem Widerstand als gewohnt entnehmen oder bewegt sich fühlbar in der Aufnahme. Das ist ein Zeichen für nachlassende Spannkraft, oft durch Tellerfeder-Ermüdung.

Spannkraft nachlassend: Werkzeug rutscht beim Zerspanen

Beim Schruppen oder bei erhöhter Schnittkraft beginnt das Werkzeug zu rutschen oder zu rattern, obwohl kein anderer Defekt sichtbar ist. Gefolgt von Maßabweichungen und Werkzeugverschleiß. Ein klares Zeichen für nachlassende Einzugskraft.

Steuerung meldet Spannfehler

Viele CNC-Steuerungen überwachen die Werkzeugspann-Position über Endschalter oder Sensorik. Wiederholt auftretende Meldungen wie “Werkzeug nicht gespannt” oder “Werkzeugwechsel fehlerhaft”, auch wenn das Werkzeug scheinbar sitzt, deuten auf einen Sensorfehler im Spannsystem oder auf tatsächlich nicht erreichte Spannposition hin.

Druckluft entweicht hörbar

Bei pneumatisch betätigten Lösekolben kann ein verschlissenes Dichtelement im Lösekolben zu sichtbarem oder hörbarem Druckverlust führen.

Häufige Ursachen

Tellerfeder-Ermüdung oder -Bruch

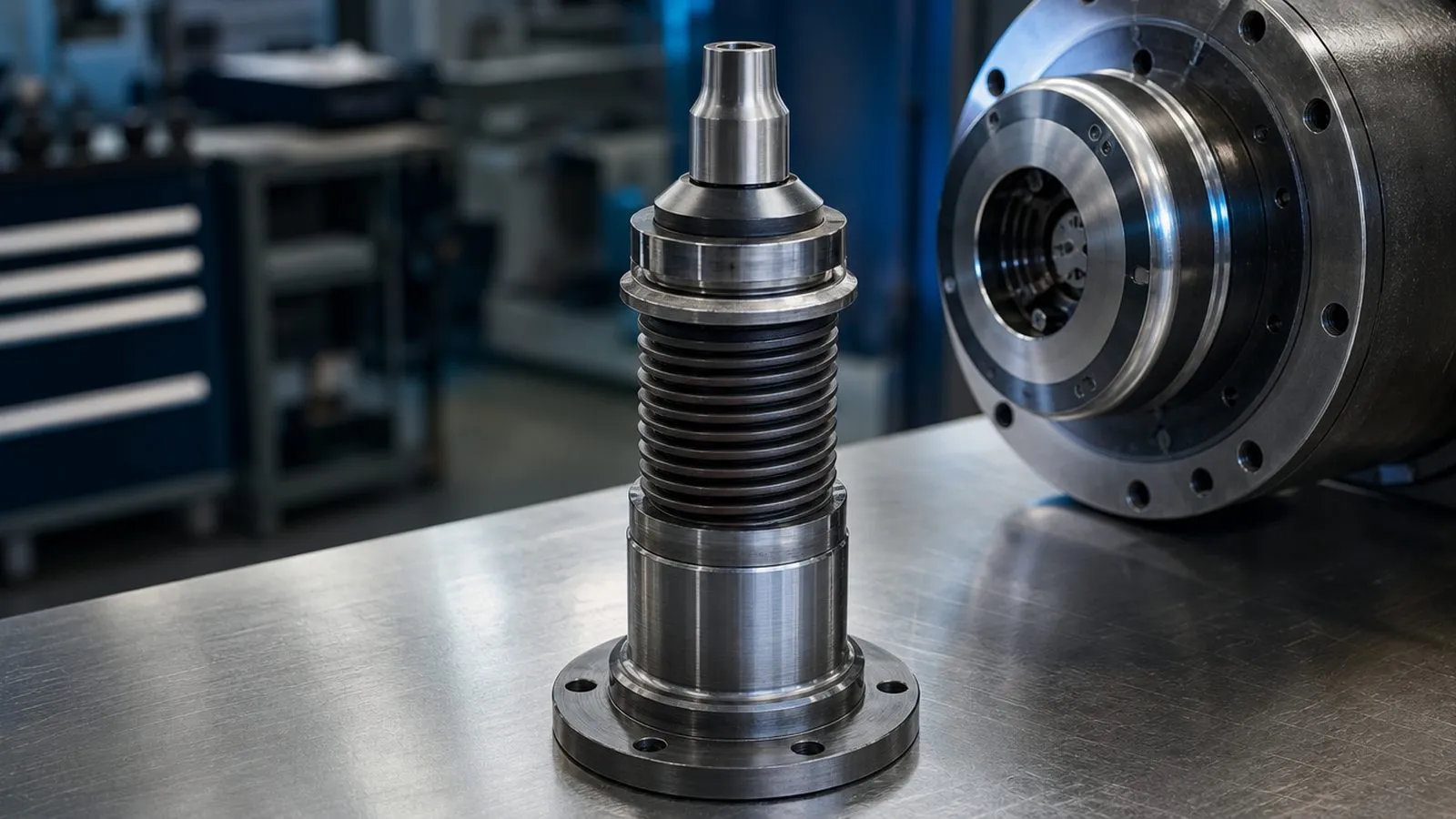

Tellerfedern erzeugen die Spannkraft, indem sie den Greifer-Paket-Stapel axial verspannen. Nach vielen tausend Lastwechseln (Werkzeugwechseln) verlieren Tellerfedern Federkraft. Bei fortgeschrittener Ermüdung oder Bruch einer Feder bricht die Spannkraft signifikant ein. Das ist die häufigste Ursache für nachlassende Einzugskraft bei Spindeln mit hohem Werkzeugwechsel-Aufkommen.

Greifer-Verschleiß oder Greifer-Bruch

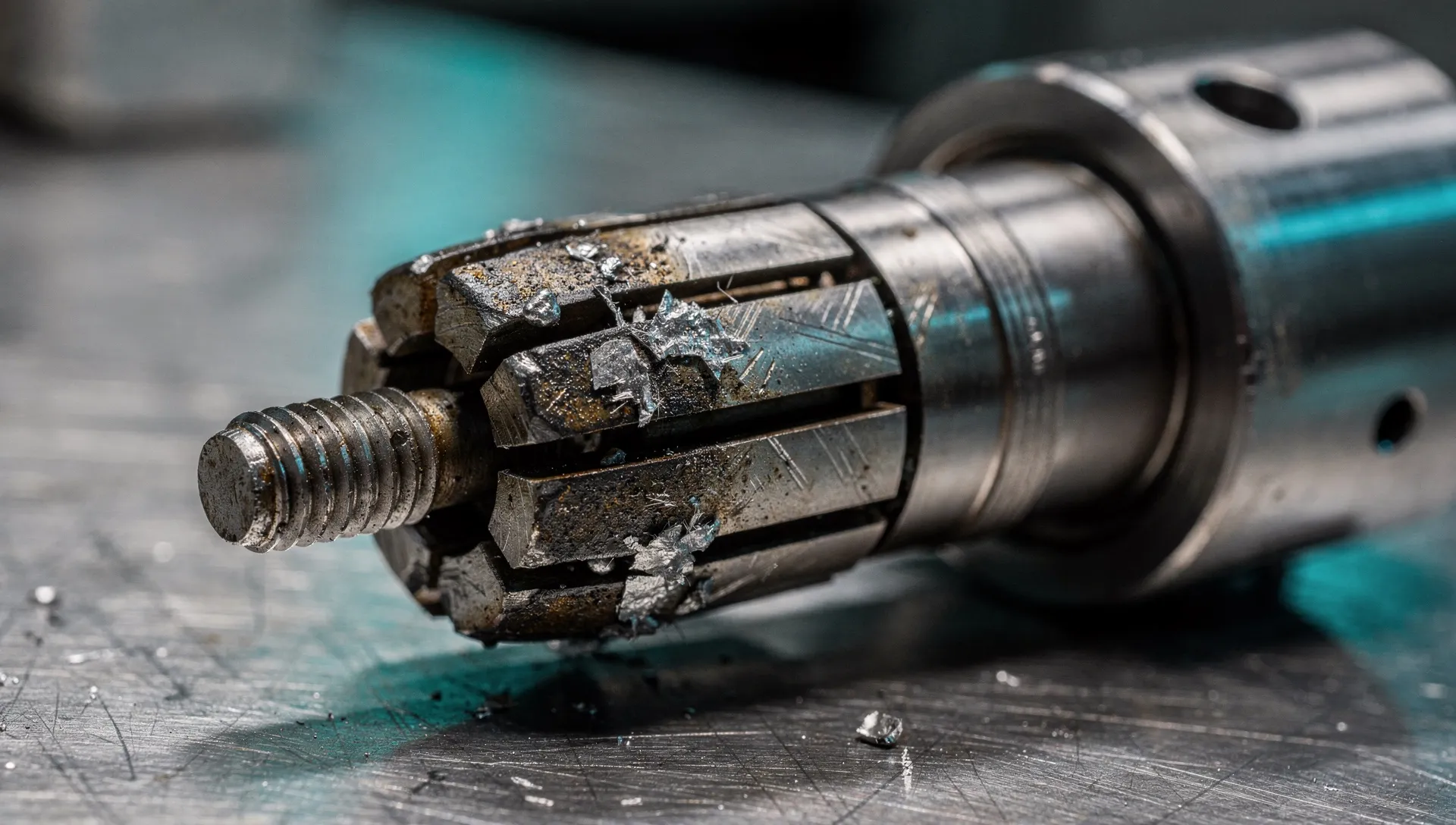

Die Greifer (auch Spannzangen-Kugeln oder Spannbacken je nach System) halten den Pull-Stud formschlüssig. Verschlissene oder gebrochene Greifer greifen nicht mehr sicher. Das Werkzeug lässt sich dann mit geringem Widerstand herausziehen, auch wenn die Tellerfedern noch in Ordnung sind.

Schmutz und Späne im Spannsystem

Metallspäne oder Schmutz, der in den Innenraum des Spannsystems eindringt, kann Greifer blockieren oder die Spanngeometrie stören. Regelmäßige Reinigung der Aufnahme und der Zufuhrkanäle ist ein einfacher Schritt zur Prävention.

Beschädigter Pull-Stud am Werkzeug

Der Pull-Stud am Werkzeughalter ist ein Verschleißteil. Riefen, Abflachungen oder Gewindeverschleiß am Pull-Stud verändern die Geometrie und damit den Greifsitz. Wenn ein Werkzeug auffällt, lohnt sich zuerst ein Blick auf den Pull-Stud.

Hydraulik- oder Pneumatik-Defekt am Lösekolben

Der Lösekolben drückt gegen die Federkraft, um das Werkzeug freizugeben. Pneumatische und hydraulische Lösekolben sind je nach Maschinenhersteller verbreitet. Defekte Dichtungen, Ventilprobleme oder Druckabfall im System können dazu führen, dass das Werkzeug nicht mehr freigegeben wird.

Was NICHT tun

• Kein manuelles Herausschlagen des Werkzeugs mit Hammer oder Treiber. Das beschädigt Aufnahmekegel und Spindelnase und kann den Schaden erheblich vergrößern.
• Kein Weiterbetrieb bei nachlassender oder unsicherer Spannkraft.
• Keine provisorischen Maßnahmen (zusätzliche Schrauben, Klebeband, manuelle Zusatzklemmung) als Ersatz für eine fachgerechte Reparatur.

Schritt-für-Schritt: Was sofort tun?

1. Produktion stoppen. Keine weitere Bearbeitung mit unsicherem Spannsystem.
2. Pull-Stud und Werkzeugaufnahme auf sichtbare Schäden prüfen. Riefen, Abflachungen, Schmutz.

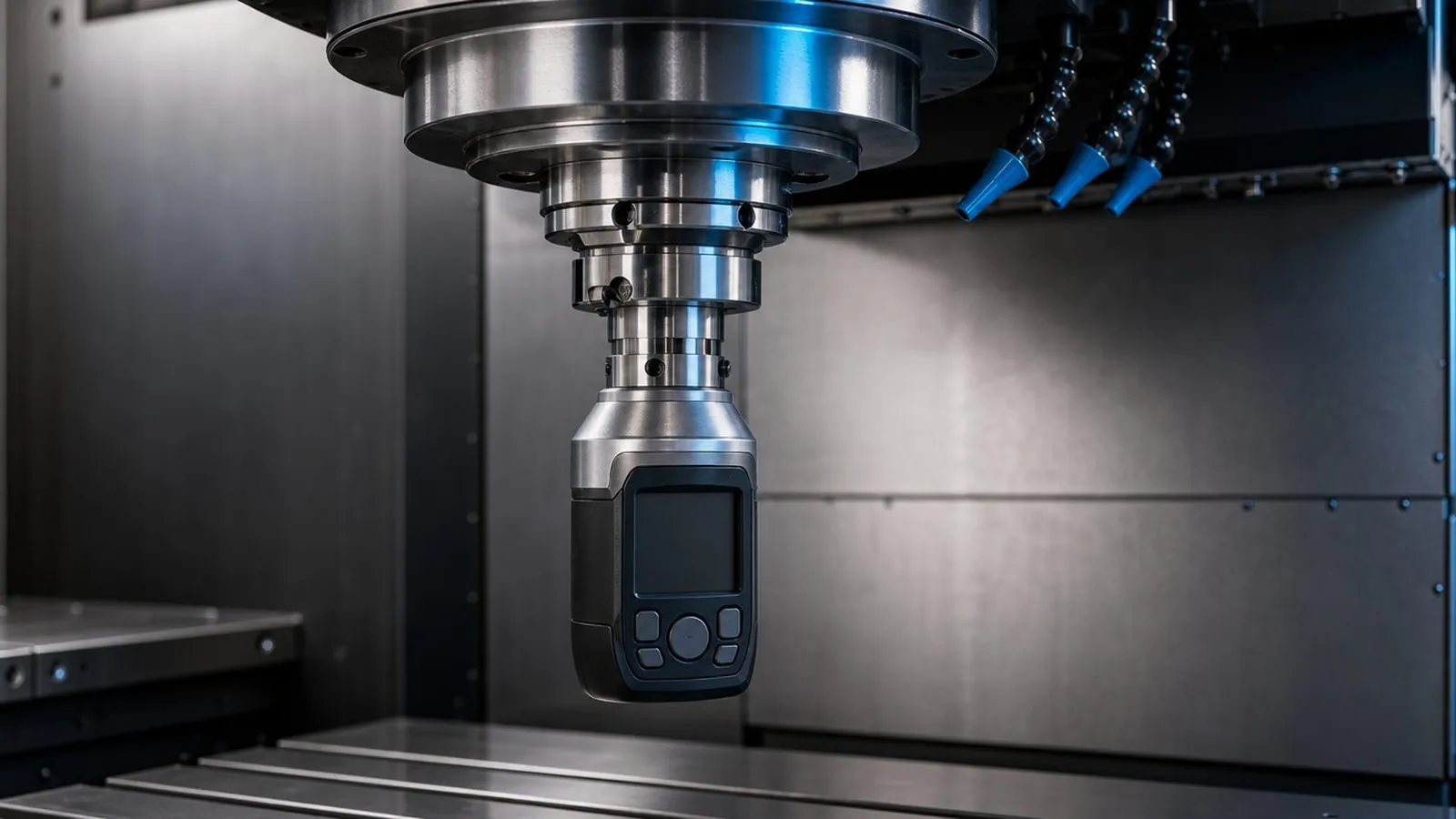

3. Spannkraft messen (falls ein Spannkraftmessgerät verfügbar ist). Wert mit Hersteller-Sollwert vergleichen.
4. Symptome dokumentieren. Wann aufgetreten, welches Werkzeug, welche Bearbeitung, Maschinenalter und Betriebsstunden falls bekannt.
5. Fachbetrieb beauftragen. Werkzeugspanner-Reparatur ist ein klar abgrenzbarer Eingriff: wenn die Spindel selbst unversehrt ist, deutlich günstiger als eine Spindel-Neubeschaffung.

Reparatur oder Spindeltausch?

Bei einem isolierten Werkzeugspanner-Defekt (Tellerfedern, Greifer, Pull-Stud) ist eine gezielte Reparatur des Spannsystems wirtschaftlich. Die Spindel selbst bleibt davon unberührt.

Wenn zusätzlich ein Lagerschaden, Spindellaufbahn-Verschleiß oder ein Crash-Schaden vorliegt, ist eine umfassendere Instandsetzung notwendig. Die Befundung nach Eingang klärt, was tatsächlich betroffen ist.

Sofortdiagnose anfragen: Werkzeugspanner-Defekt ist ein Sicherheitsproblem, das zeitnah behoben werden sollte.
