Frässpindel Reparatur herstellerunabhängig & bundesweit

Was ist eine Frässpindel?

Die Frässpindel ist die Arbeitsspindel einer Fräsmaschine oder eines Bearbeitungszentrums. Sie trägt das rotierende Werkzeug (Fräser, Bohrer, Gewindebohrer) und überträgt die Schnittleistung auf das Werkstück.

Je nach Maschinenkonzept gibt es zwei grundlegende Bauarten: Frässpindeln mit direktem Motorantrieb (Motorspindel / Elektrospindel) und Spindeln mit separatem Antrieb über Riemen oder Getriebe. Moderne Bearbeitungszentren setzen fast durchgängig auf integrierte Motorspindeln, da sie höhere Drehzahlen und bessere Rundlaufgenauigkeit ermöglichen.

Die Werkzeugaufnahme ist normiert: In Europa dominieren HSK-A63 (DIN 69893) und Steilkegel SK40 / SK50 (DIN ISO 7388-1), in der Universalbearbeitung auch BT40 / BT50. Die Wahl der Aufnahme beeinflusst, welche Reparatur- und Prüfschritte nach einem Schaden notwendig sind.

Typische Schadensbilder an Frässpindeln

Lagerschaden durch Crash oder Kühlmitteleintritt

Lagerausfälle sind der häufigste Defekt. Ursachen: Kollision (Crash), zu hohe Axial- oder Radiallast, Kühlmitteleintritt in die Lagerkammer, Betrieb mit falscher Schmierung oder erschöpftem Schmiermittel. Symptome sind Laufgeräusche, Wärme an der Lagerposition, Rundlauffehler und Vibrationen.

Schrägkugellager in Tandem- oder O-Anordnung (je nach Vorspannkonzept) sind bei Frässpindeln Standard. Bei hohen Drehzahlen kommen Hybridlager mit Keramikkugeln (Si₃N₄) zum Einsatz, die höhere Drehzahlen und eine geringere Wärmeentwicklung erlauben. Mehr dazu: Spindel-Lagerschaden erkennen.

Unwucht durch Werkzeugbruch oder falsche Werkzeugaufnahme

Ein Werkzeugbruch oder ein fehlerhaft gespanntes Werkzeug erzeugt kurzzeitig extreme Unwuchtkräfte, die Lager und Welle schädigen können, auch wenn die Spindel danach noch dreht. Zeichen dafür: veränderte Bearbeitungsqualität, leichte Vibrationen, ungleichmäßige Schnittkräfte.

Werkzeugspanner-Verschleiß

Der Werkzeugspanner hält das Werkzeug in der Aufnahme. Verschlissene Tellerfedern oder Greifer führen zu zu geringer Einzugskraft, Werkzeug-Klemm-Fehlern oder schlechter Wiederholgenauigkeit beim Werkzeugwechsel. Mehr zum Werkzeugspanner-Defekt.

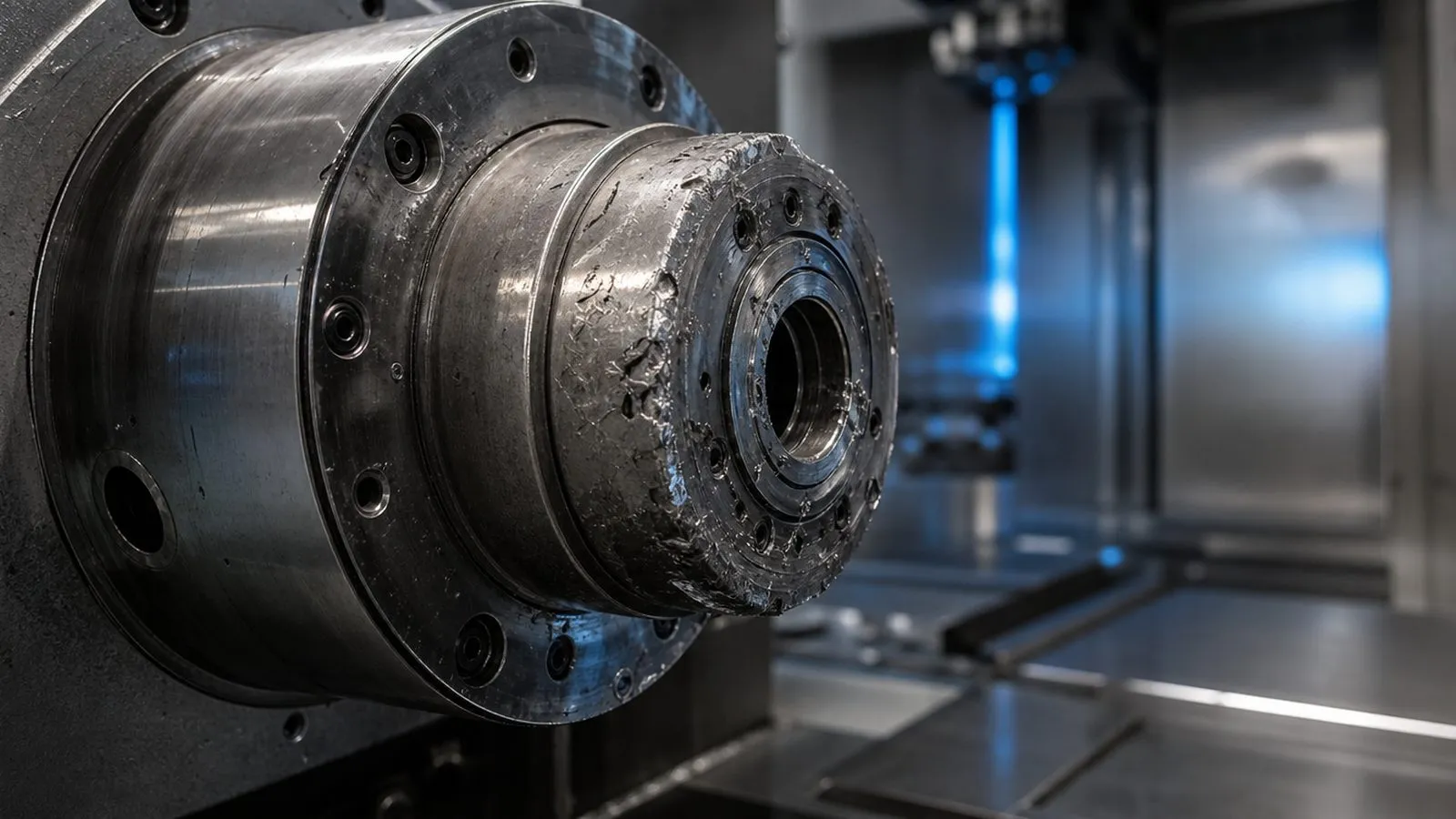

Aufnahme-Beschädigung

HSK-Konus oder Steilkegel-Konus können durch Kollision oder wiederholtes Anfliegen angeschlagen sein. Das wirkt sich direkt auf Rundlauf und Planlauf aus. Geringe Beschädigungen sind oft durch Nachbearbeitung behebbar, stärkere Schäden erfordern einen Austausch des Spindelkopfes.

Dichtungsschaden und Kühlmitteleintritt

Frässpindeln arbeiten in Umgebungen mit Kühlschmierstoff. Wenn die Labyrinthdichtung oder Wellendichtung verschleißt, tritt Kühlmittel in die Lagerkammer ein, ein häufiger Auslöser für beschleunigten Lagerverschleiß.

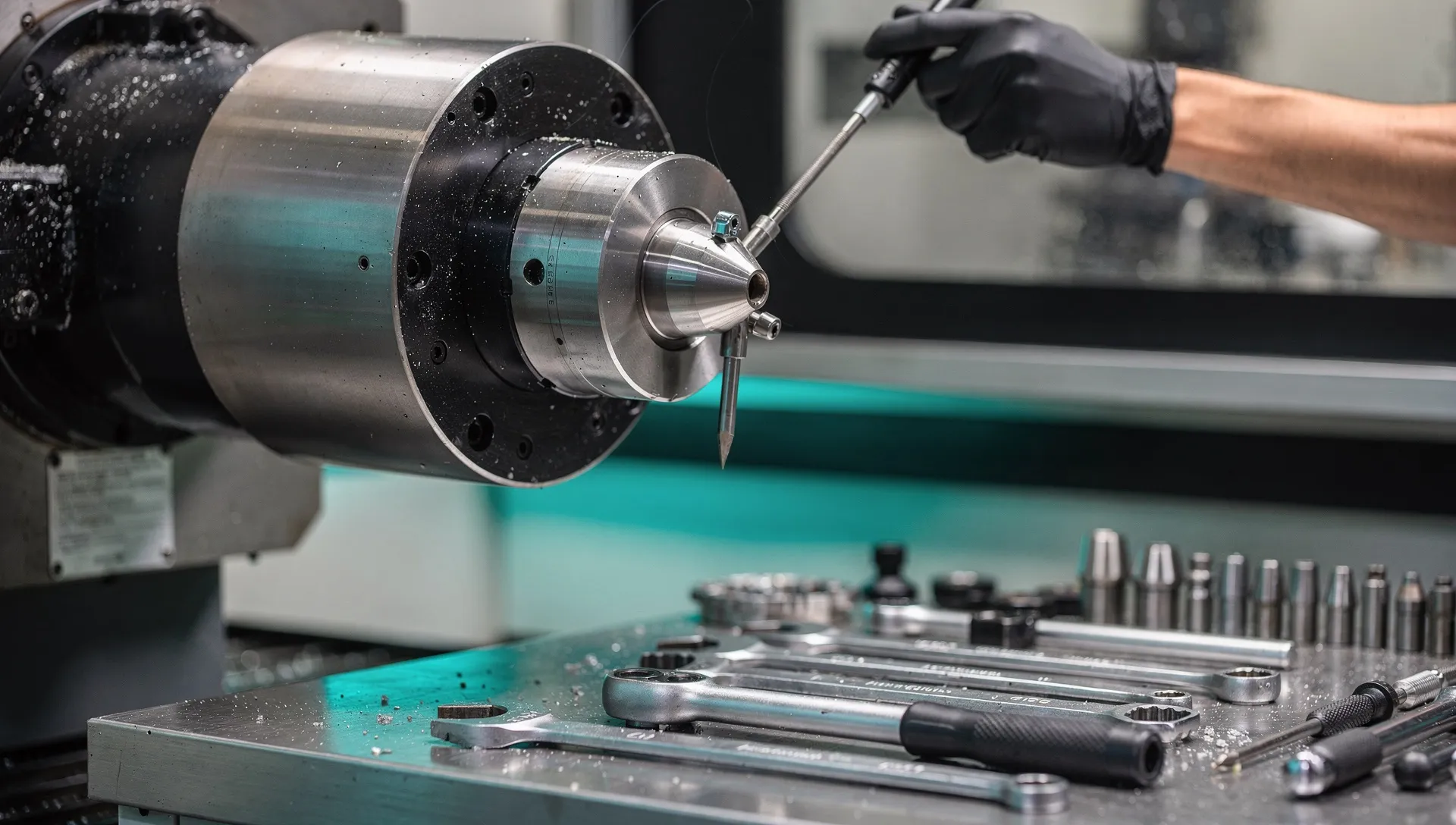

Frässpindel-Reparatur: Was wir machen

Volldiagnose

Mechanische Prüfung: Rundlauf, Planfehler, Axialspiel, Lagerspiel, Geräuschanalyse. Bei Motorspindel-Ausführung zusätzlich elektrische Diagnose: Isolationsmessung, Phasenwiderstandsmessung, Encoder-Prüfung. Erst nach der Befundung folgt der Kostenvoranschlag.

Lageraustausch

Demontage, Lagerersatz mit Präzisionslagern der passenden Klasse (P4 oder P2 nach ISO 492 / DIN 620), Einstellung der korrekten Lagervorspannung (federnde oder starre Vorspannung je nach Spindelauslegung).

Werkzeugspanner-Überholung

Prüfung der Einzugskraft und des Spannmechanismus. Tausch verschlissener Tellerfedern, Greifer oder Zugstangenkomponenten. Anschließend Einzugskraft-Messung nach Herstellervorgabe. Mehr: Werkzeugspanner-Reparatur.

Aufnahme-Kontrolle

Konus-Geometrie prüfen, bei Bedarf Nachbearbeitung. Beurteilung, ob Nachbearbeitung wirtschaftlich sinnvoll ist oder ob der Spindelkopf zu tauschen ist.

Wuchten

Dynamisches Wuchten der Rotorbaugruppe nach Spindel-Wuchten. Zielwert Wuchtgüte ca. G2.5 nach ISO 21940-11 (für Standard-Frässpindeln üblicher Richtwert).

Abnahme

Rundlauf und Planfehler (Zielwert Rundlauf <2 µm als üblicher Richtwert, je nach Bauart), Axialspiel, Schwingungsanalyse, dokumentiertes Abnahmeprotokoll. Bei Motorspindeln: Funktionstest mit Frequenzumrichter, Temperaturüberwachung unter Last.

Kompatible Hersteller

Wir reparieren Frässpindeln herstellerunabhängig. Häufig bearbeitete Spindeln stammen von Weiss, Kessler, Fischer, HSD, GMN und anderen Herstellern. Die Marke ist kein Ausschlusskriterium, entscheidend sind der Schadenstyp und die Verfügbarkeit der passenden Komponenten.

Dringend? Express und Tauschspindel

Wenn die Maschine zeitkritisch stillsteht, fragen Sie nach Express-Reparatur oder Tauschspindel-Option, beides auf Anfrage. Mehr dazu: Spindel-Notdienst.

Anfrage stellen

Schildern Sie uns kurz die Symptome, Spindeltyp und Hersteller. Die Erstberatung und Einschätzung des Schadensbildes sind kostenlos. Jetzt Anfrage stellen.

Häufige Fragen

Was kostet eine Frässpindel-Reparatur?

Die Kosten hängen vom Schadensumfang ab. Ein reiner Lageraustausch mit Wuchten und Abnahme liegt im vier- bis unteren fünfstelligen Bereich, je nach Spindelgröße und Lagerklasse. Zusätzliche Arbeiten (Werkzeugspanner, Aufnahme, elektrische Komponenten) erhöhen den Aufwand. Sie erhalten von uns einen Kostenvoranschlag nach der Befundung, vor Beauftragung, nicht danach.

Wie lange dauert eine Frässpindel-Reparatur?

Nach der Befundung und Teilefreigabe rechnen Sie erfahrungsgemäß mit ca. 6–8 Werktagen für einen Standard-Lageraustausch mit Wuchten und Abnahme. Bei komplexeren Schäden oder schwer verfügbaren Ersatzteilen kann es länger dauern. Wenn Ihre Maschine dringend wieder laufen muss, fragen Sie nach Express-Reparatur oder Tauschspindel, wir klären das auf Anfrage.

Was ist der Unterschied zwischen einer Frässpindel und einer Motorspindel?

Der Begriff überschneidet sich: Viele moderne Frässpindeln sind als Motorspindeln (Elektrospindeln) ausgeführt, bei denen der Antriebsmotor direkt im Spindelgehäuse sitzt. Es gibt aber auch Frässpindeln mit separatem Antrieb über Riemen oder Getriebe. Der Begriff Frässpindel bezeichnet die Funktion (Fräsbearbeitung), Motorspindel die Bauart. Mehr dazu: /spindeltypen/motorspindel.

Kann die HSK-Aufnahme bei der Reparatur mitgeprüft werden?

Ja. Die Aufnahme-Geometrie (HSK-Konus, Plananlagefläche, Steilkegel-Konus) wird bei jeder Reparatur mitbeurteilt. Leichte Beschädigungen können in vielen Fällen durch Nachbearbeitung behoben werden. Bei stärkerem Verschleiß oder Kollisionsschäden am Konus empfehlen wir nach der Befundung, ob eine Nachbearbeitung noch sinnvoll ist oder ob der Spindelkopf ersetzt werden sollte.

Welche Fräsmaschinen-Hersteller decken Sie ab?

Wir reparieren Frässpindeln herstellerunabhängig, die Maschinenmarke ist kein Ausschlusskriterium. Typische Einbaufälle kommen aus Bearbeitungszentren von DMG Mori, Hermle, Mazak, Chiron und anderen. Entscheidend ist der Spindeltyp und die Verfügbarkeit der passenden Lager und Ersatzteile.
