Auf einen Blick
- Häufigster Defekt: Lagerschaden
- Stator, Encoder und Werkzeugspanner mit prüfen
- Isolationsmessung und Kühlkreislauf-Test
- Herstellerunabhängig, bundesweit
Was ist eine Motorspindel?
Eine Motorspindel (auch Elektrospindel) hat den Antriebsmotor direkt im Gehäuse integriert: Der Stator sitzt im Gehäuse, der Rotor ist auf der Spindelwelle aufgeschrumpft. Es gibt keine Riemen, keine Getriebe, keine externe Kraftübertragung.
Das Ergebnis sind hohe Drehzahlen und sehr gute Rundlaufgenauigkeit. Je nach Bauart und Anwendung liegen die Drehzahlen häufig zwischen rund 12.000 und 40.000 min⁻¹, bei Hochfrequenzspindeln auch darüber.
Die Kehrseite: Motorspindeln sind in der Reparatur komplexer als rein mechanische Spindeln. Mechanische und elektrische Diagnose müssen zusammen bewertet werden.
Typische Schadensbilder bei Motorspindeln
Lagerschaden (häufigster Defekt)
Schrägkugellager oder Hybridlager verschleißen durch Betriebsstunden, Überlast, Kühlmitteleintritt oder falschen Schmierungszustand. Symptome: Laufgeräusche, Wärme an den Lagerstellen, Rundlauffehler, Vibrationen.
Mehr dazu: Spindel-Lagerschaden erkennen.
Statorschaden (Wicklungsschluss, Isolationsschaden)
Bei Überhitzung oder Kühlmitteleintritt kann die Statorwicklung Schaden nehmen. Typische Anzeichen: erhöhte Stromaufnahme, Abschaltung durch den Frequenzumrichter, asymmetrische Phasenwiderstände. Lagerschäden sind die häufigste Ausfallursache, Statorschäden treten seltener auf, sind aber meist Folge von Überhitzung oder Kühlmitteleintritt.
Werkzeugspanner-Defekt
Werkzeugspanner-Verschleiß führt zu ungenauen Werkzeug-Einzugskräften oder Klemm-Fehlern. Auch bei Motorspindeln ein Standardproblem, das unabhängig vom Motorschaden auftreten kann.
Encoder- und Sensorik-Defekt
Drehzahlgeber (Encoder) und Temperaturfühler können durch Erschütterung, Korrosion oder elektrische Störungen ausfallen und sind in der Regel austauschbar.
Kühlkreislauf-Probleme
Motorspindeln werden in der Regel wassergekühlt. Undichtigkeiten am Kühlmantel führen zu Kühlmitteleintritt in Lager und Wicklung und beschleunigen Folgeschäden erheblich.
Besonderheiten der Motorspindel-Reparatur
Im Vergleich zur rein mechanischen Spindel kommen bei Motorspindeln folgende Prüfschritte hinzu:
- Isolationsmessung der Statorwicklung (Widerstandsasymmetrie, Erdschluss)
- Widerstandsmessung aller drei Phasen (Wicklungsbruch erkennen)
- Encoder-Prüfung auf Signalqualität
- Kühlkreislauf-Drucktest auf Dichtigkeit
- Parametrierung am Frequenzumrichter nach Reparatur prüfen
Unser Reparaturprozess für Motorspindeln
Elektrische und mechanische Diagnose
Isolationsmessung, Phasenwiderstandsmessung, Rundlauf, Lagerspiel, Geräuschanalyse.

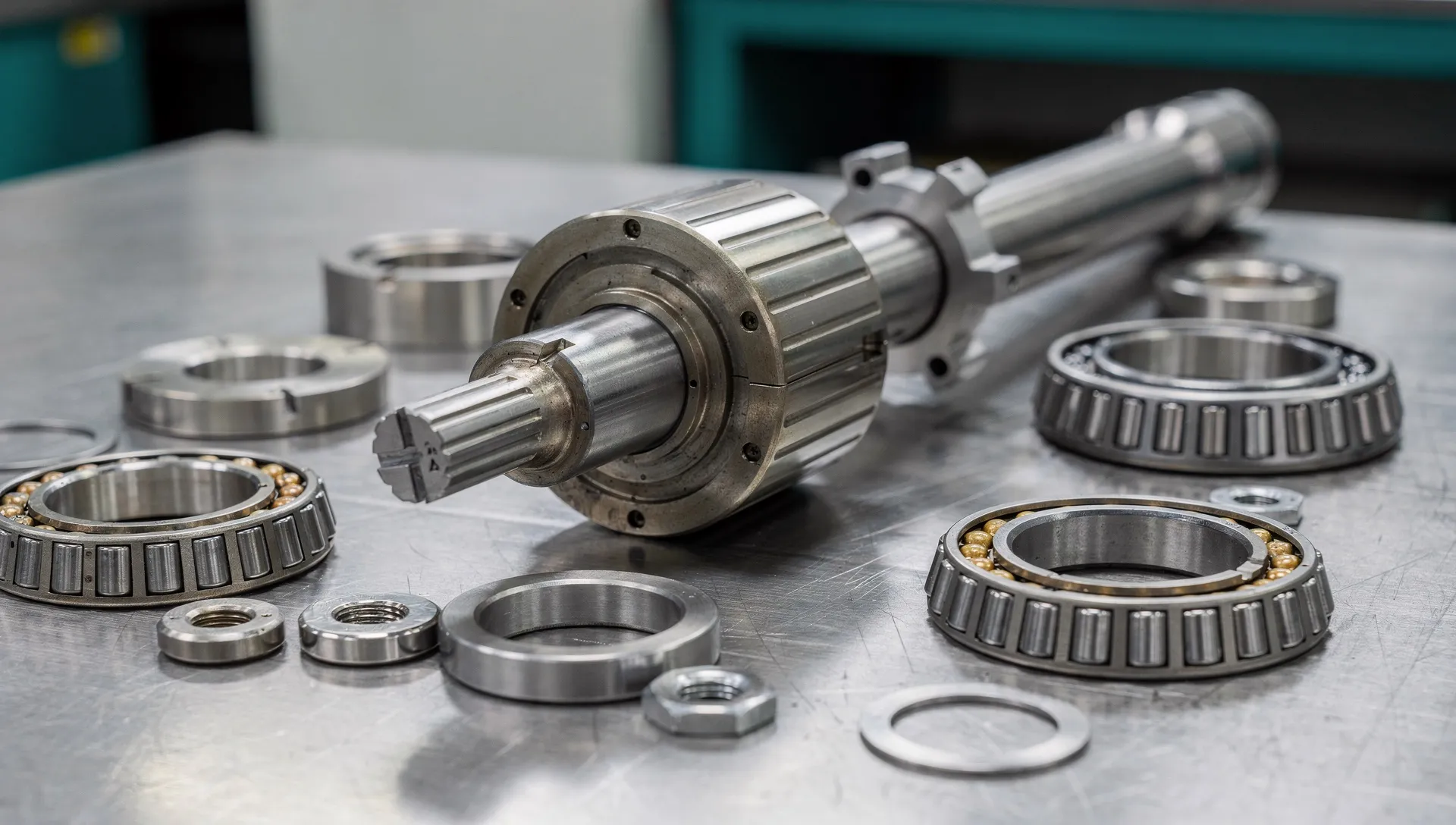

Lagertausch
Demontage, Lagerersatz mit Präzisionslagern der passenden Klasse (Schrägkugellager oder Hybridlager), korrekte Lagervorspannung einstellen.
Stator-Inspektion und Wicklungsprüfung
Bei Befund: Wicklungserneuerung oder Austausch der Statoreinheit.
Encoder- und Sensor-Überprüfung
Prüfung der Signalqualität. Tausch bei Defekt.
Wuchten der Rotorbaugruppe
Dynamisches Wuchten nach Lageraustausch.
Funktionstest
Testlauf mit Frequenzumrichter, Temperaturüberwachung, Drehzahlkontrolle.
Abnahmeprotokoll
Rundlauf, Temperatur, Axialspiel, Radialspiel: alles dokumentiert.
Motorspindel-Hersteller, die wir reparieren
Weiss Spindeltechnologie, Kessler, Fischer, GMN, Jäger und andere. Die Marke ist kein Ausschlusskriterium: entscheidend ist der Schadenstyp und ob Ersatzteile oder Gleichwertige verfügbar sind.
