Bohr- und Hauptspindel reparieren: Instandsetzung für Bearbeitungszentren und Bohrmaschinen

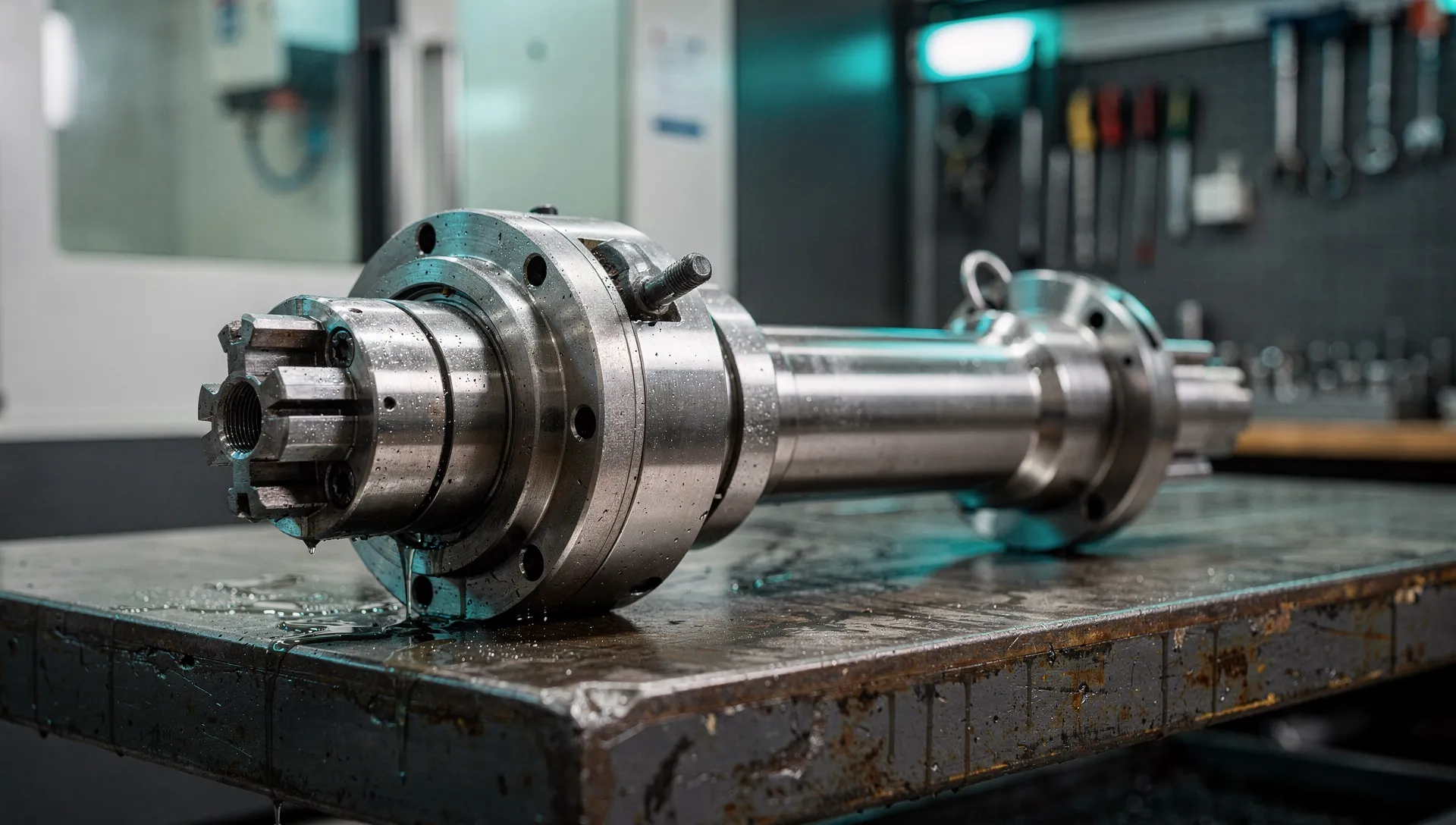

Was ist eine Bohr- und Hauptspindel?

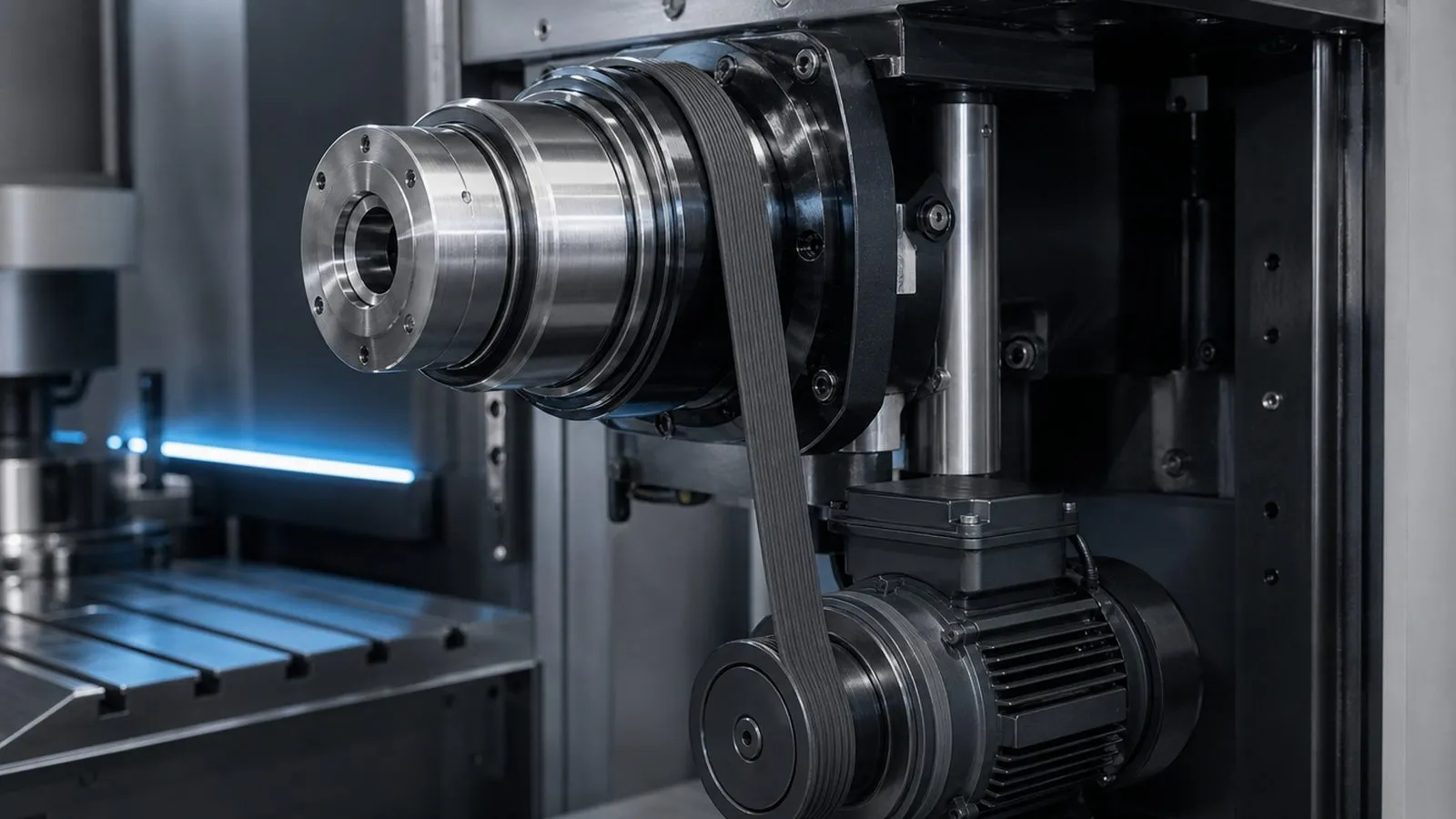

Der Begriff Hauptspindel bezeichnet die primäre Arbeitsspindel eines Bearbeitungszentrums (BAZ). Sie führt alle spanenden Operationen durch, für die das Werkzeug rotiert: Bohren, Fräsen, Gewindeschneiden, Reiben. Im Kontext der Bohrbearbeitung wird dieselbe Spindel oft als Bohrspindel bezeichnet: ein und dieselbe Baueinheit unter zwei Perspektiven.

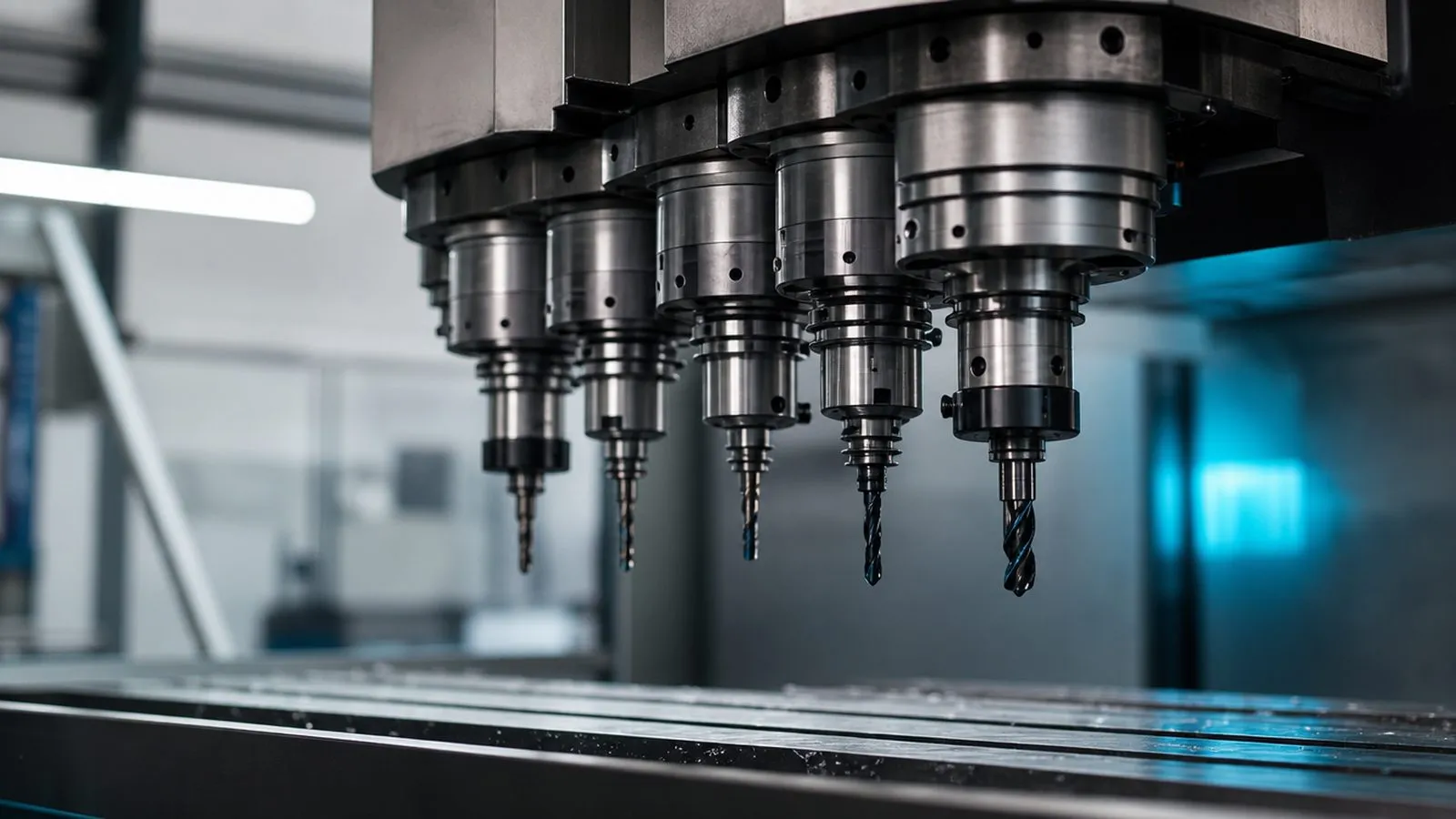

Daneben gibt es spezialisierte Bohrspindeln in Radialbohrmaschinen und Säulenbohrmaschinen. Diese sind in der Regel auf Bohr- und Reiboperationen ausgelegt, nicht auf die volle Bandbreite eines Bearbeitungszentrums.

Eine Sonderform ist die Feinbohrspindel: ein hochpräzises Werkzeug (oft als separate Aufsatzeinheit auf der Hauptspindel) für Maßbohrungen mit engen Toleranzen im Mikrometer-Bereich. Die Anforderungen an Rundlaufgenauigkeit und Axialspiel sind hier besonders hoch.

Abgrenzung zur Frässpindel und Drehspindel

Die Hauptspindel eines BAZ ist in ihrer Funktion eng mit der Frässpindel verwandt, sie ist de facto dieselbe Bauart, nur dass im Kontext Bohrbearbeitung andere Lasten dominieren: axiale Schnittkräfte statt radialer Fräskräfte. Zur Drehspindel besteht der grundlegende Unterschied, dass die Drehspindel das Werkstück dreht, die Hauptspindel das Werkzeug.

Typische Schadensbilder

Lagerschaden durch radiale und axiale Bohrbelastung

Bohroperationen erzeugen kombinierte Axial- und Radiallasten. Die typische Lageranordnung in BAZ-Hauptspindeln kombiniert Schrägkugellager (zur Aufnahme von Axial- und Radiallast) mit ggf. Zylinderrollenlagern (für reine Radiallast). Überlast, Crashs oder einfache Betriebsstunden führen zu Lagerverschleiß. Symptome: Laufgeräusche, Vibrationen, schlechtere Bohrungsqualität, Wärme an den Lagerstellen. Lagerschaden erkennen.

Aufnahme verschlissen oder beschädigt

Der Bohrfutter-Sitz oder HSK-Konus (DIN 69893) kann durch Kollision oder Dauerbetrieb angeschlagen sein. Beschädigungen an der Konus-Geometrie wirken sich direkt auf Rundlauf und Positionsgenauigkeit des Werkzeugs aus.

Axialspiel zu groß

Zu großes Axialspiel an der Spindel führt dazu, dass Bohrtiefen nicht reproduzierbar eingehalten werden. Das ist besonders bei Sacklochbohrungen und engen Tiefentoleranzen ein Problem. Eine Axialspiel-Messung gehört zu jeder Reparatur-Abnahme.

Kollisionsschaden durch Bohrer-Bruch

Ein Bohrbruch erzeugt einen impulsartigen Axialstoß. Die Spindel läuft danach oft noch, zeigt aber veränderte Laufcharakteristik oder Geräusche. Bei Feinbohrspindeln ist selbst ein leichter Stoß potenziell toleranzrelevant.

Aufnahmen: HSK und weitere

Hauptspindeln moderner Bearbeitungszentren verwenden überwiegend HSK-Aufnahmen (DIN 69893, typisch HSK-A63 oder HSK-A100) oder Steilkegel (SK40/SK50, DIN ISO 7388-1). Die Aufnahme-Geometrie wird bei der Reparatur mitgeprüft und ggf. instandgesetzt.

Besonderheiten der Bohr- und Hauptspindel-Reparatur

Feinbohrspindel

Bei Feinbohrspindeln gelten besonders enge Anforderungen an Rundlaufgenauigkeit und Axialspiel. Die Lagervorspannung muss sehr genau eingestellt sein, da sowohl zu lockere als auch zu straffe Vorspannung die erreichbare Genauigkeit begrenzt. Lagerklasse P2 nach ISO 492 / DIN 620 ist hier typisch.

Axialspiel-Einstellung

Nach dem Lageraustausch muss das Axialspiel exakt eingestellt und dokumentiert werden. Das ist bei Bohrspindeln wichtiger als bei reinen Frässpindeln, weil Bohrtiefentoleranzen direkt davon abhängen.

Aufnahme-Kontrolle und Instandsetzung

HSK-Konus und Plananlagefläche werden auf Geometrie geprüft. Leichte Beschädigungen sind durch Feinbearbeitung behebbar. Bei stärkerem Schaden beurteilen wir, ob Nachbearbeitung wirtschaftlich sinnvoll ist oder ob ein Austausch der betroffenen Baugruppe nötig ist.

Unser Reparaturprozess für Bohr- und Hauptspindeln

Demontage und Volldiagnose

Messung von Rundlauf, Planfehler, Axialspiel und Radialspiel. Sichtprüfung Lager, Dichtungen, Aufnahme, Spindelwelle (auf Geradheit). Befundbericht mit Kostenvoranschlag vor Beauftragung.

Lageraustausch

Austausch gegen Präzisionslager der passenden Klasse (P4 oder P2 nach ISO 492 / DIN 620). Einstellung von Lagervorspannung und Axialspiel nach Vorgabe. Spindellager-Reparatur.

Axialspiel-Einstellung

Nach dem Lageraustausch: Axialspiel einstellen und messen. Dokumentation im Abnahmeprotokoll.

Aufnahme prüfen und instandsetzen

HSK-Konus oder Steilkegel auf Geometrie und Beschädigungen prüfen. Instandsetzung oder begründete Empfehlung zum Bauteil-Ersatz.

Wuchten

Dynamisches Wuchten der Spindelbaugruppe. Zielwert Wuchtgüte ca. G2.5 nach ISO 21940-11 als üblicher Richtwert für Standard-Bearbeitungsspindeln. Spindel-Wuchten.

Abnahme

Rundlauf (Zielwert <2 µm als üblicher Richtwert), Planfehler, Axialspiel, Radialspiel: alles im Abnahmeprotokoll dokumentiert.

Dringend? Express und Tauschspindel

Hauptspindel-Ausfälle legen das gesamte Bearbeitungszentrum still. Fragen Sie nach Express-Reparatur oder Tauschspindel-Option, beides auf Anfrage. Spindel-Notdienst.

Anfrage stellen

Teilen Sie uns Maschinentyp, Spindelgröße, Aufnahme und Symptome mit. Erstberatung und Ersteinschätzung sind kostenlos. Jetzt Anfrage stellen.
