Auf einen Blick
- Nicht der Absolutwert zählt, die Abweichung
- Häufigste Ursache: Lagerschaden
- Auch Schmierung und Kühlkreislauf prüfen
- Bei Alarm oder Geräusch sofort stoppen
Normale Betriebswärme oder Überhitzung?
Spindeln werden im Betrieb warm, das ist physikalisch unvermeidlich. Lager, Motorwicklungen und Lagerreibung erzeugen Wärme, die der Kühlkreislauf abführt. Solange Temperatur und Betriebszustand stabil sind, ist das kein Problem.
Kritisch wird es, wenn:
- die Temperatur an den Lagerstellen gegenüber dem gewohnten Betriebszustand merklich ansteigt,
- der Anstieg anhält, obwohl Last und Drehzahl nicht erhöht wurden,
- die Maschinensteuerung einen Temperatur-Alarm auslöst,
- gleichzeitig Laufgeräusche oder Vibrationen auftreten.
Ein plötzlicher oder kontinuierlicher Temperaturanstieg ist ein belastbares Warnsignal, das eine Ursache hat.
Häufige Ursachen für zu hohe Spindeltemperatur
Lagerschaden oder Lagerverschleiß

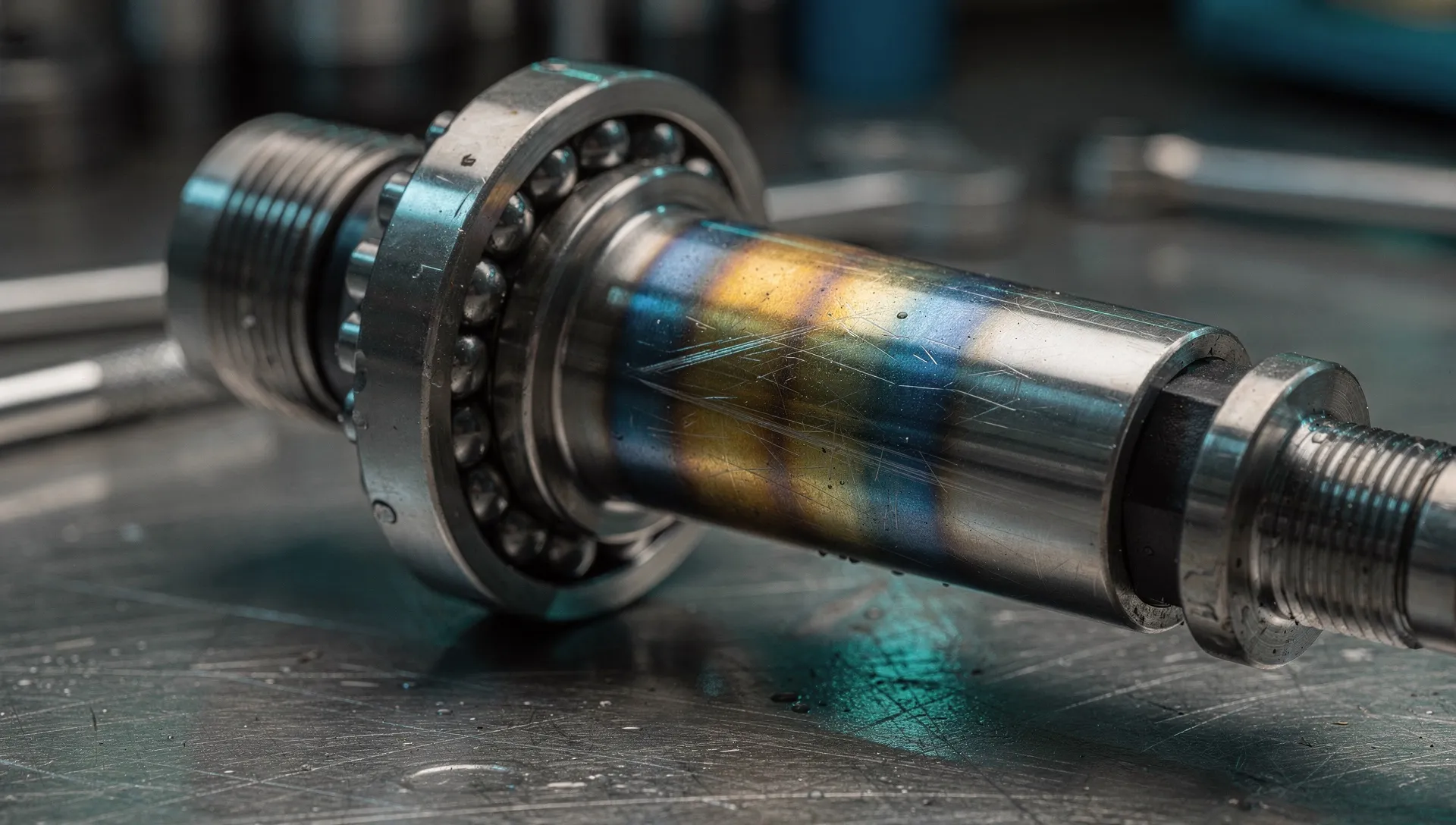

Das ist die häufigste Ursache für eine heiß laufende Spindel. Pittingschäden auf Laufringen oder Wälzkörpern erhöhen die Reibung, die Lagertemperatur steigt. In einem frühen Stadium ist der Temperaturanstieg noch moderat und meist von einem veränderten Laufgeräusch begleitet. Ein fortgeschrittener Lagerschaden kann die Lagertemperatur stark ansteigen lassen, bis zur Selbstverstärkung: mehr Reibung, mehr Wärme, mehr Schaden.
Schmiermittelproblem
Falscher Fetttyp, zu wenig Fett, zu viel Fett oder ein ausgefallenes Ölnebelsystem: Jede Abweichung vom spezifizierten Schmiermittelzustand verändert die Lagerreibung. Bei Ölnebelschmierung kann ein blockiertes Düsenventil oder ein Druckabfall im System dazu führen, dass die Lager ohne ausreichende Schmierung laufen, mit sofortigem Temperaturanstieg.
Kühlkreislauf-Problem
Wassergekühlte Spindeln reagieren auf Kühlmittelausfall oder Durchflussprobleme schnell mit Temperaturanstieg. Kalkablagerungen in Kühlkanälen, ein ausgefallenes Pumpenaggregat oder ein Leck im Kühlkreislauf sind typische Ursachen. Bei luftgekühlten Spindeln können verstopfte Lüftungskanäle oder zu hohe Umgebungstemperatur die Wärmeabfuhr einschränken.
Überlastbetrieb
Zu hohe Schnittkräfte, zu hoher Vorschub oder dauerhafte Drehzahlen an der Obergrenze des zulässigen Bereichs belasten die Lager jenseits ihrer Auslegung. Die Lagertemperatur steigt. Einmalige kurze Überlastsituationen sind weniger problematisch als Dauerbetrieb im Grenzbereich.
Anlaufphase und thermische Drift
Bei Kaltstart brauchen Spindeln eine Einlaufphase, in der die Temperatur graduell auf Betriebsniveau steigt. Das ist normal und gewollt. Dieser Vorgang ist zeitlich begrenzt und endet, sobald sich ein thermisches Gleichgewicht eingestellt hat. Wenn die Temperatur in der Anlaufphase ansteigt und sich dann stabilisiert, ist das kein Defektsignal.
Bei Hochpräzisions-Spindeln führt die Wärmedehnung der Spindelwelle zu einer Verschiebung der Werkzeugspitze (thermische Drift). Das ist kein mechanischer Schaden, aber ein relevanter Faktor für Maßhaltigkeit. CNC-Steuerungen kompensieren diesen Effekt teilweise automatisch.
Sofortmaßnahmen bei Überhitzung
1. Produktion stoppen oder Drehzahl sofort reduzieren
Bei deutlich zu hoher Temperatur oder gleichzeitigen Geräuschen: Produktion sofort einstellen. Bei leicht erhöhter, aber stabiler Temperatur: Last und Drehzahl reduzieren, Situation beobachten.
2. Abkühlzeit abwarten
Natürlich abkühlen lassen. Nicht mit Kühlmittel oder Pressluft abschrecken: plötzliche Temperaturwechsel können Lagerwerkstoffe und Passflächen schädigen.
3. Temperatur und Verlauf dokumentieren

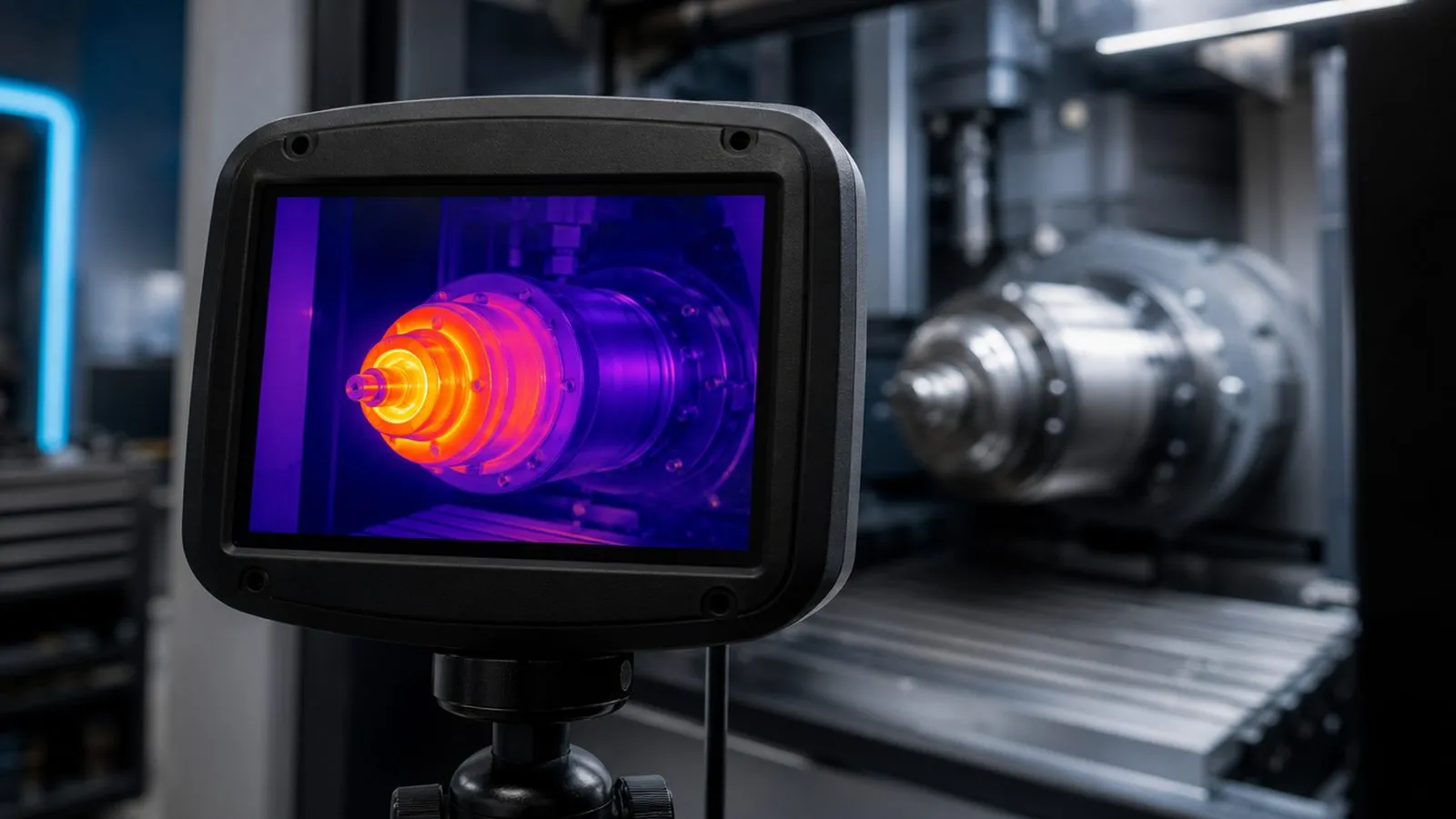

Wann wurde die erhöhte Temperatur bemerkt? Mit Infrarot-Thermometer: Temperatur an der Lagerstelle und am Gehäuse messen und notieren. War ein Geräusch zu hören? Hatte sich Drehzahl, Werkzeug oder Bearbeitungsart kurz vorher verändert?
Diese Informationen helfen bei der Eingangsdiagnose und vermeiden Rückfragen.
4. Fachdiagnose beauftragen
Wenn die Ursache nicht eindeutig identifizierbar ist (z.B. Kühlmittelausfall ausgeschlossen, Schmierung in Ordnung), sollte die Spindel professionell diagnostiziert werden. Eine heiß laufende Spindel, die weiter unter Last betrieben wird, kann aus einem reparierbaren Lagerschaden in kurzer Zeit einen Totalschaden werden lassen.
Wann Fachdiagnose zwingend ist
- Temperatur-Alarm der Maschinensteuerung
- Gleichzeitige Laufgeräusche (Rauschen, Pfeifen)
- Wärme lokal konzentriert an einer Lagerstelle
- Temperaturanstieg nach kurzen Betriebszeiten ohne Änderung der Parameter
- Kühlmittel und Schmierung geprüft und in Ordnung, aber Temperatur trotzdem erhöht
In diesen Situationen liegt mit hoher Wahrscheinlichkeit ein Lagerschaden oder ein Schmierungsproblem vor, das sich ohne Demontage und Inspektion nicht sicher beurteilen lässt.
