Auf einen Blick
- Rauschen, Pfeifen, Knacken, Schlagen deuten
- Knacken und Schlagen: sofort stoppen
- Erst Werkzeug und Aufnahme ausschließen
- Lagerschaden vs. Unwucht per FFT trennen
Normale Spindelgeräusche und Warnsignale
Jede laufende Spindel erzeugt Geräusche. Das leise, gleichmäßige Surren der Wälzlager bei Betriebsdrehzahl ist konstruktiv bedingt und kein Hinweis auf einen Defekt. Warnsignale sind Geräusche, die:
- sich gegenüber dem bisherigen Betriebszustand verändert haben,
- drehzahlabhängig stark variieren (lauter bei höherer Drehzahl),
- von Temperaturanstieg oder Vibration begleitet werden,
- einen bestimmten Charakter haben: Pfeifen, Knacken, rhythmisches Schlagen.
Je früher ein ungewöhnliches Geräusch erkannt und bewertet wird, desto geringer ist der Folgeschaden.
Geräuschtypen und ihre Bedeutung
Rauschen oder Surren
Ein gleichmäßiges Rauschen, das sich mit der Drehzahl verändert (lauter bei höherer Drehzahl), deutet auf Lagerverschleiß oder Schmiermangel hin. Geschmierte Lager mit gleichmäßigem Rauschen ohne weitere Symptome sind oft noch im frühen Verschleißstadium. Das Geräusch signalisiert aber, dass die Lager inspiziert werden sollten.
Pfeifen oder Quietschen
Hochfrequentes Pfeifen, insbesondere bei Hochdrehzahl-Spindeln, kann auf Trockenreibung hinweisen: Schmiermittel ist nicht mehr ausreichend vorhanden, oder ein Dichtungsschaden lässt Feuchtigkeit ein und verdrängt das Schmiermittel. Pfeifen ist ein Zeichen für unmittelbar einsetzende Laufbahnschäden, wenn keine Gegenmaßnahme erfolgt.
Rattern oder periodisches Geräusch
Rhythmisches Rattern, das sich mit der Drehzahl verändert, deutet auf Unwucht oder Rundlauffehler hin. Ursache kann eine Spindelunwucht (z.B. nach Lagertausch ohne Wuchten) oder häufiger eine Unwucht im Werkzeug oder der Werkzeugaufnahme sein. Verschmutzter HSK-Konus oder ein beschädigter Pull-Stud können denselben Effekt erzeugen.
Knacken oder Klicken

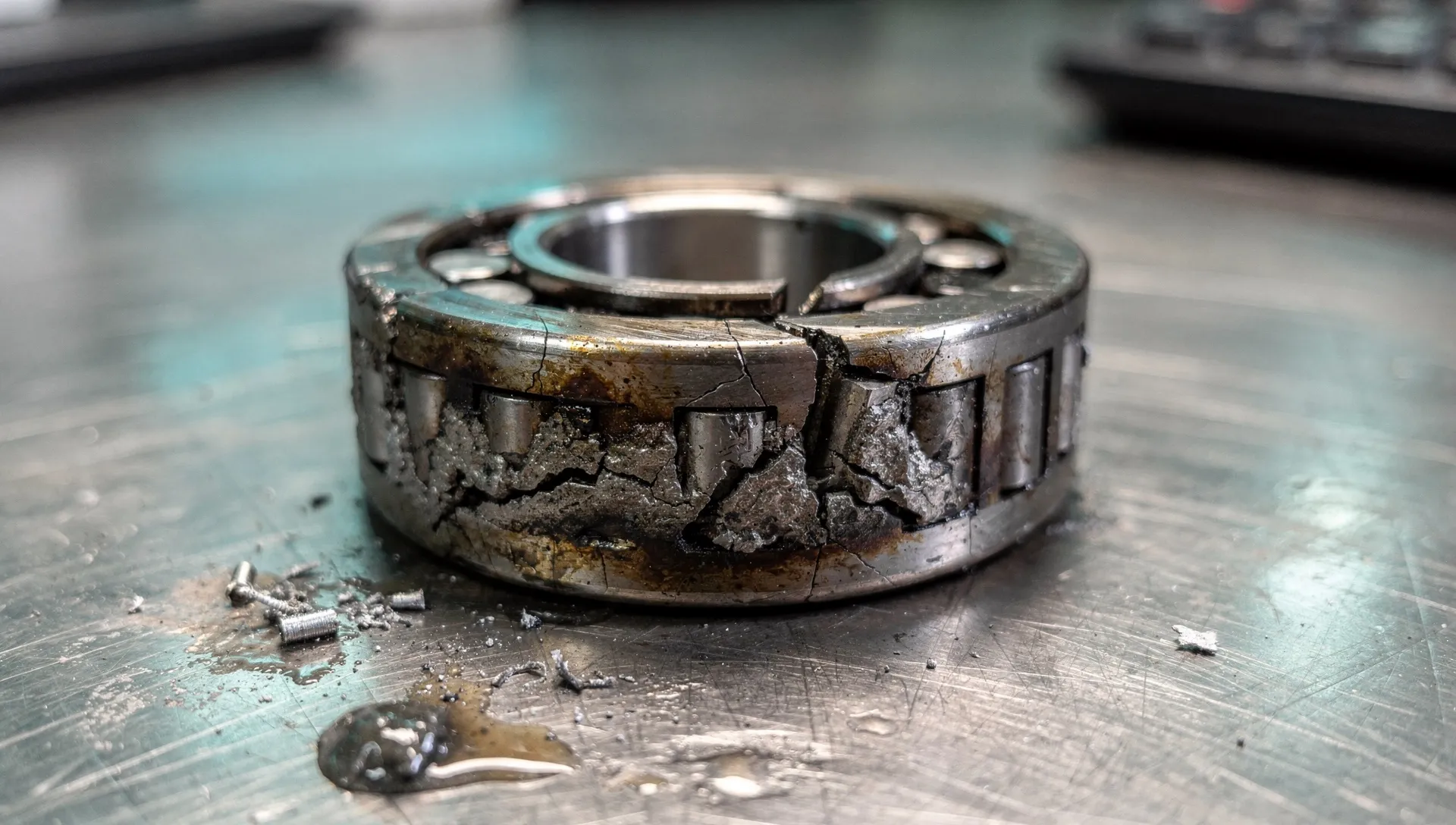

Metallisches Knacken, das bei bestimmten Drehzahlen auftritt oder bei Lastwechsel zu hören ist, ist ein typisches Signal für fortgeschrittenen Pittingschaden: Materialermüdung auf der Laufbahn oder an Wälzkörpern erzeugt beim Überrollen der Schadstelle ein charakteristisches Geräusch. Hier ist ein Lagertausch zeitnah notwendig.
Schlagen oder Hämmern
Lautes, rhythmisches Schlagen oder Hämmern ist ein schwerer Befund. Das kann auf abgeplatzte Wälzkörper oder vollständig beschädigte Laufbahnen hinweisen. Bei diesem Geräuschtyp: sofort stoppen. Weiterbetrieb zerstört die Spindellaufbahn im Gehäuse und macht die Spindel unreparierbar.
Geräusch im Kontext: Schweregrad einschätzen
Einzelne Beobachtungen sind als Diagnosehinweis nützlicher, wenn sie im Zusammenhang bewertet werden:
| Kriterium | Erhöhtes Risiko | Moderates Risiko |
|---|---|---|
| Geräuschverlauf | Lauter werdend über Zeit | Stabil über Zeit |
| Temperatur | Gleichzeitig erhöht | Normal |
| Vibration | Spürbare Zunahme | Keine Änderung |
| Drehzahlabhängigkeit | Stark ausgeprägt | Gleichmäßig |
| Beginn | Plötzlich | Schleichend |
Schnelle Verschlechterung und Kombination mehrerer Symptome erfordern sofortigen Stopp. Langsam schleichendes, stabiles Geräusch ohne weitere Symptome erlaubt mehr Zeit, sollte aber nicht ignoriert werden.
Zuerst prüfen: Werkzeug und Aufnahme als Geräuschquelle ausschließen
Bevor die Spindel als Verursacher feststeht, lohnen diese schnellen Checks:
Checkliste vor Spindel-Diagnose:
- Werkzeug gegen bekanntes, einwandfreies Werkzeug tauschen und Geräusch neu bewerten
- HSK-Konus oder Steilkegel-Aufnahme reinigen (Späne, Öl, Schmutz entfernen)
- Pull-Stud am Werkzeug auf Beschädigungen prüfen
- Spannzange auf Verschleiß prüfen (sofern Spannzangenfutter verwendet)
- Nach Werkzeugwechsel: Geräusch weiterhin vorhanden?
Wenn das Geräusch nach diesen Checks bestehen bleibt, liegt der Ursprung mit hoher Wahrscheinlichkeit in der Spindel.
Sofortmaßnahmen bei Spindelgeräuschen
- Drehzahl reduzieren und beobachten, ob das Geräusch bei niedrigerer Drehzahl abnimmt
- Betriebstemperatur überwachen (Infrarot-Thermometer an Lagerstelle)
- Geräusch beschreiben und dokumentieren: Charakter, bei welcher Drehzahl, seit wann, mit welchem Werkzeug
- Wenn Geräusch zunimmt oder von Temperaturanstieg begleitet wird: sofort stoppen
- Fachdiagnose beauftragen
