Spindellager tauschen: fachgerechter Lageraustausch für CNC-Spindeln

Warum Spindellager besondere Sorgfalt erfordern

Spindellager sind keine Standardwälzlager aus dem Regal. Sie arbeiten unter extremen Bedingungen: hohe Drehzahlen, definierte Vorspannung, enge Toleranzen. Ein falscher Einbau (zu viel Vorspannung, zu wenig Fett, eine Verunreinigung während der Montage) führt zu einem erneuten Lagerschaden innerhalb kurzer Zeit. Das ist der entscheidende Grund, warum der Lagertausch an CNC-Spindeln Fachwissen erfordert.

Was dabei regelmäßig schiefläuft, wenn der Tausch ohne Spezialkenntnisse erfolgt:

• Falsche Lagerwahl: falscher Kontaktwinkel, falsche Genauigkeitsklasse, falscher Paarungstyp
• Falsche Vorspannung: zu gering führt zu Lagerschlupf und Frühausfall, zu hoch führt zu Überhitzung
• Falscher Fettantrag bei Fettschmierung (herstellerabhängig, meist sehr geringe Fettmengen)
• Verunreinigungen beim Einbau: bereits kleinste Partikel schädigen die Laufbahn
• Montage mit falschen Werkzeugen: Schlaginbau beschädigt die Laufflächen

Mehr zu den Ursachen von Lagerschäden: Spindel-Lagerschaden erkennen.

Lagertypen in CNC-Spindeln

Schrägkugellager

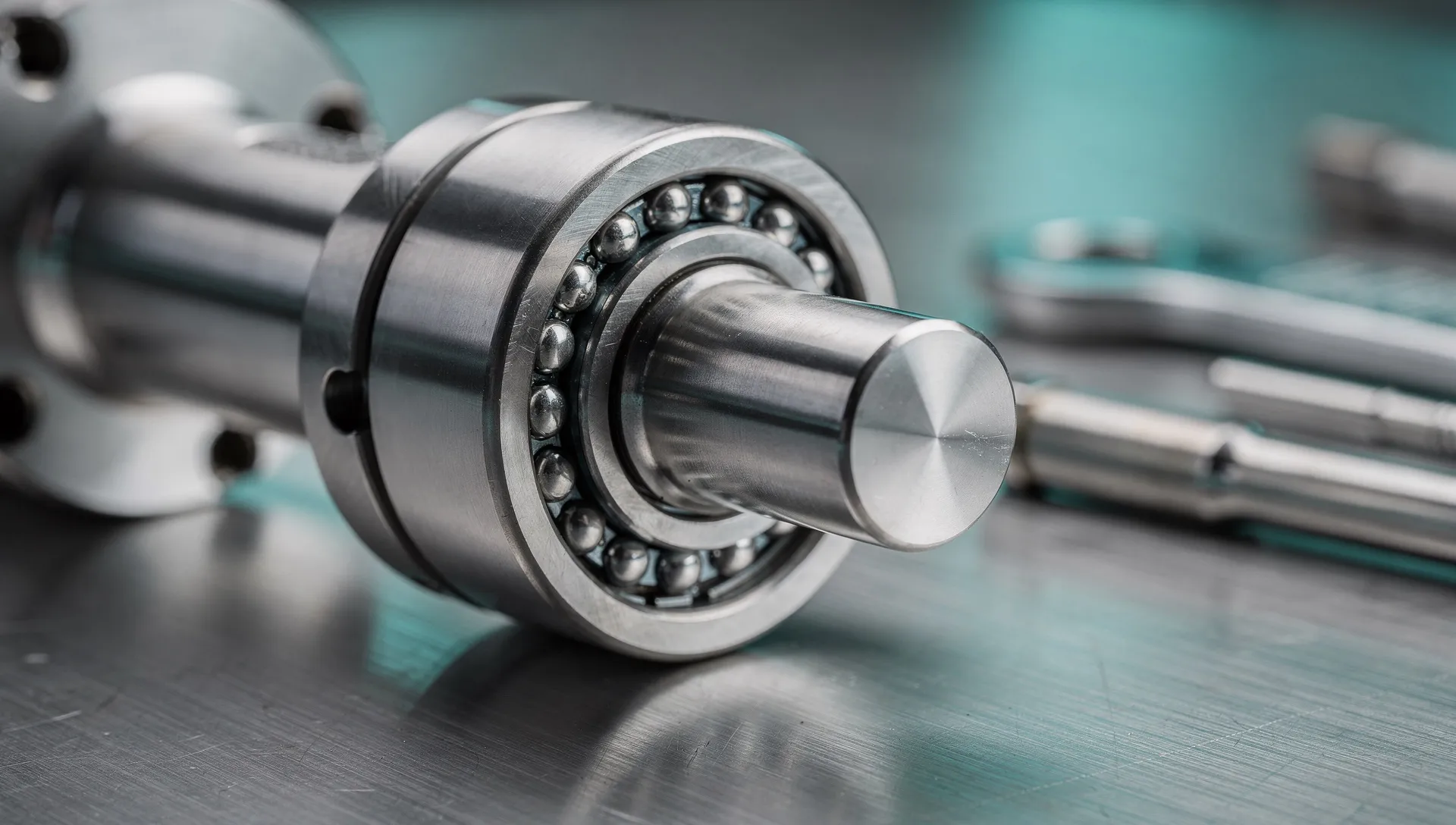

Der häufigste Lagertyp in CNC-Spindeln. Schrägkugellager übertragen sowohl Radial- als auch Axiallasten und sind für die Drehzahl- und Steifigkeitsanforderungen von Fräs- und Motorspindeln ausgelegt.

Kontaktwinkel: 15° für höhere Drehzahlen bei geringerer Axiallast, 25° für höhere Axiallast und Steifigkeit bei niedrigeren Drehzahlen. In der Spindel werden Schrägkugellager häufig als gepaarte Sätze in Tandemanordnung (DT) oder O-Anordnung (DB) eingebaut.

Genauigkeitsklasse: P4 oder P2 nach ISO 492/DIN 620 (nicht US-ABEC-Klassifikation). Niedrigere Klassennummer bedeutet höhere Genauigkeit.

Hybridlager

Stahlringe kombiniert mit Kugeln aus Siliziumnitrid (Si₃N₄). Die Keramikkugeln sind leichter, härter und weniger wärmeleitend als Stahlkugeln. Das bedeutet in der Praxis: weniger Fliehkraft bei hohen Drehzahlen, geringere Betriebstemperaturen, bis zu ~50 % höhere Drehzahlgrenze gegenüber vollständigen Stahllagern.

Hybridlager sind typisch für Hochdrehzahl-Motorspindeln und Schleifspindeln. Sie sind teurer als Schrägkugellager aus Stahl, aber bei den entsprechenden Drehzahlklassen die technisch überlegene Lösung.

Mehr dazu: Glossar Hybridlager.

Vorspannung: der kritische Parameter

Die Lagervorspannung bestimmt das Spielverhalten und die Steifigkeit der Spindel. Sie wird durch das Lager-Paarungsverfahren (Tandem, O, X) und durch die Klemmung oder Federvorspannung definiert. Federvorspannung kompensiert thermische Ausdehnung, starre Vorspannung erzeugt höhere Steifigkeit bei definierter Last.

Details: Glossar Lagervorspannung und Glossar Lagerspiel.

Unser Lageraustausch-Prozess

Demontage und Schadensanalyse

Vollständige Demontage unter kontrollierten Bedingungen. Neben dem Schaden wird auch die Ursache analysiert: War es Überlastung, Kühlmitteleintritt, Schmierungsausfall oder ein Montage-Fehler? Ohne Ursachenanalyse ist das Risiko eines erneuten Frühausfalls hoch.

Auswahl des korrekten Ersatzlagers

Lagertyp, Genauigkeitsklasse (P4 oder P2), Kontaktwinkel, Paarungsklasse und Vorspannungsklasse werden anhand der Spindel-Spezifikation bestimmt. Wir verwenden ausschließlich Präzisionslager von namhaften Herstellern.

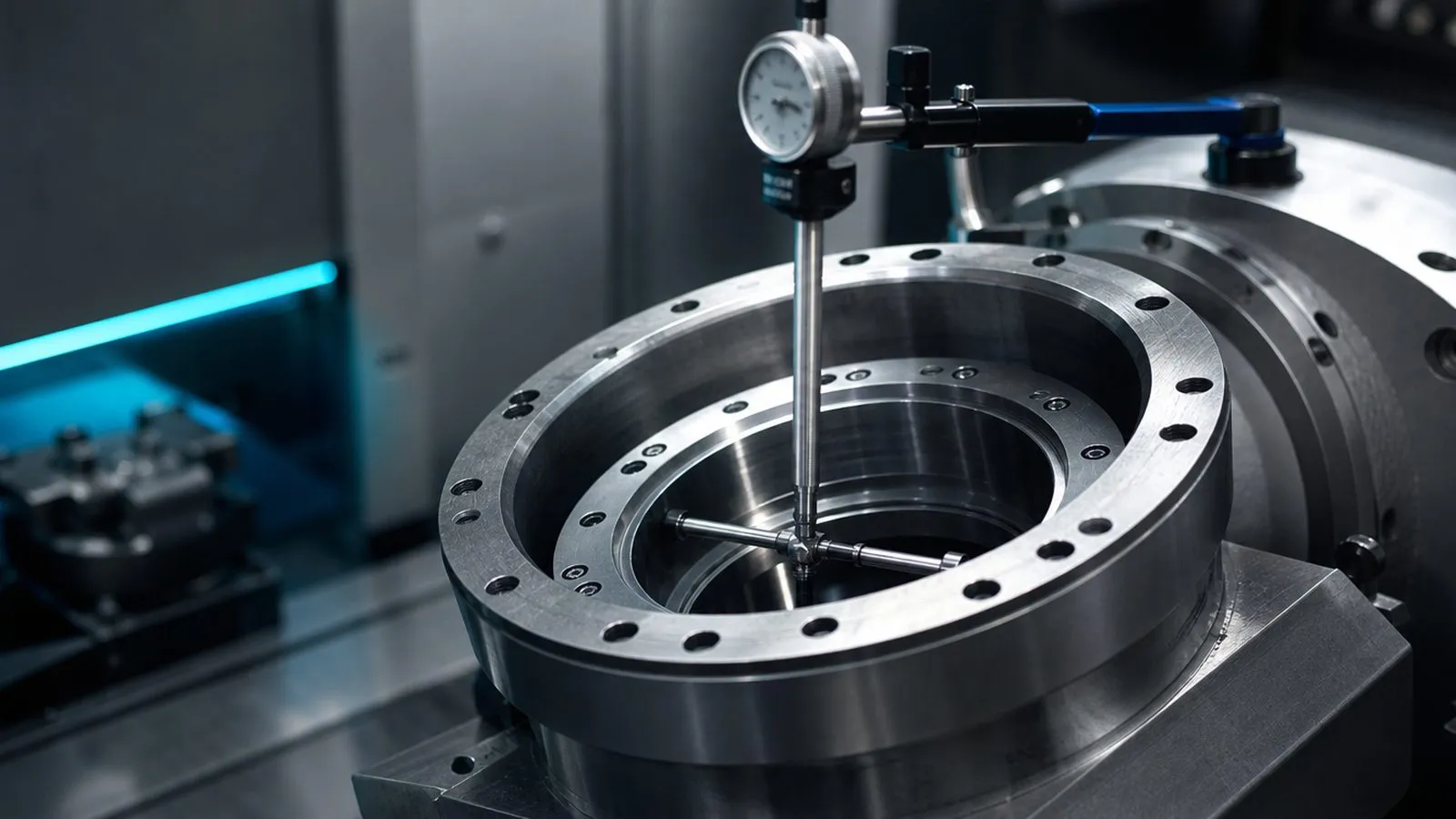

Reinigung aller Anlageflächen

Vollständige Reinigung von Lagersitzen, Welle und Gehäuse. Keine Verunreinigungen beim Einbau.

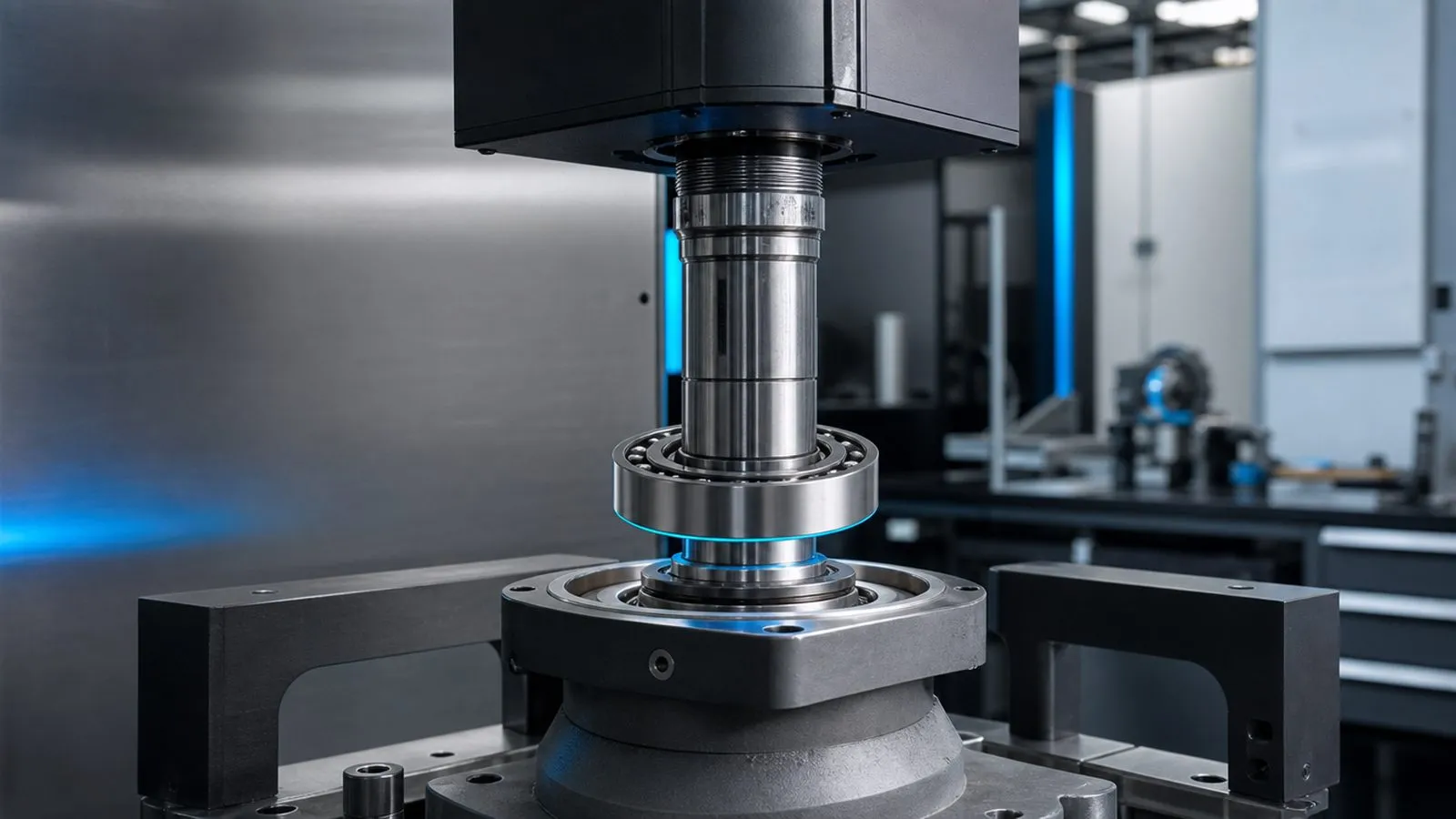

Einbau mit Spezialwerkzeug

Montage mit Temperaturtechnik (induktives Erwärmen) oder Presse, nie mit Schlägen oder über die Laufringe. Krafteinleitung nur über den einzupressenden Ring.

Einstellung der Vorspannung

Vorspannung nach Spezifikation einstellen, Paarungsanordnung prüfen, Wellenmutter mit definiertem Anzugsmoment sichern.

Schmierungsbefüllung

Bei Fettschmierung: korrekter Fetttyp, Fettmenge nach Hersteller-/Lagervorgabe. Bei Ölnebelschmierung: Kanäle prüfen, Düsen auf freien Durchgang prüfen. Mehr: Glossar Ölnebelschmierung.

Einlauf und Wuchten

Einlaufprogramm nach Montage. Anschließend dynamisches Wuchten der Spindel nach ISO 21940-11. Mehr: Spindelwuchten.

Abnahmemessung

Rundlauf, Temperatur an den Lagerstellen, Schwingungsverhalten. Vollständiges Abnahmeprotokoll.

Gewährleistung

Auf jeden Lageraustausch und die eingebauten Präzisionslager gilt die Gewährleistung nach den gesetzlichen Vorgaben.

Kosten und Laufzeit

Keine Pauschalpreise. Lagertyp und Schadensumfang bestimmen den Aufwand. Kostenvoranschlag schriftlich nach Befundung, verbindlich vor Beauftragung. Die Anfrage ist kostenlos.

Laufzeit: in der Regel ca. 5–8 Werktage ab Eingang, je nach Ersatzteilverfügbarkeit und Schadensumfang.

Kostenlose Ersteinschätzung anfragen, wir prüfen den Lagerzustand und erstellen einen Kostenvoranschlag.
