Spindel-Diagnose: Schadensanalyse bevor Sie einen Euro ausgeben

Warum eine Diagnose vor der Reparatur den Unterschied macht

Symptome an einer CNC-Spindel (Geräusche, Wärme, Vibration, nachlassende Bearbeitungsqualität) zeigen, dass etwas nicht stimmt. Was genau, und wie schlimm, das lässt sich von außen nicht sicher beurteilen.

Wer ohne Diagnose reparieren lässt, riskiert zwei Probleme:

• Symptom behoben, Ursache nicht: Ein Lagerschaden kann durch Überlastung, Schmierungsausfall, falschen Einbau bei vorheriger Reparatur oder einen Crash ausgelöst worden sein. Wer nur die Lager tauscht, ohne die Ursache zu kennen, hat den nächsten Frühausfall vorprogrammiert.
• Falscher Umfang: Ohne Diagnose weiß niemand, ob die Spindel nur einen Lagertausch braucht, eine vollständige Überholung oder ob ein Austausch wirtschaftlicher wäre. Eine Reparatur zu beauftragen, ohne den Befund zu kennen, kann teurer werden als nötig.

Die Diagnose schützt Sie davor, Geld in eine Reparatur zu stecken, die nicht das richtige Mittel ist.

Was unsere Diagnose umfasst

Anamnese und Betriebshistorie

Bevor wir messen, fragen wir: Wann sind die Symptome aufgetreten? Gab es einen Crash oder eine Überlastung? Wann war die letzte Wartung oder Reparatur? Diese Informationen helfen, die richtige Diagnose-Tiefe festzulegen.

Äußere Sichtprüfung

Gehäuse, Flansch und Spindelaufnahme auf mechanische Schäden: Risse, Einschläge, Deformationen. Auch Dichtungszustand und Kühlmittelanschlüsse werden geprüft.

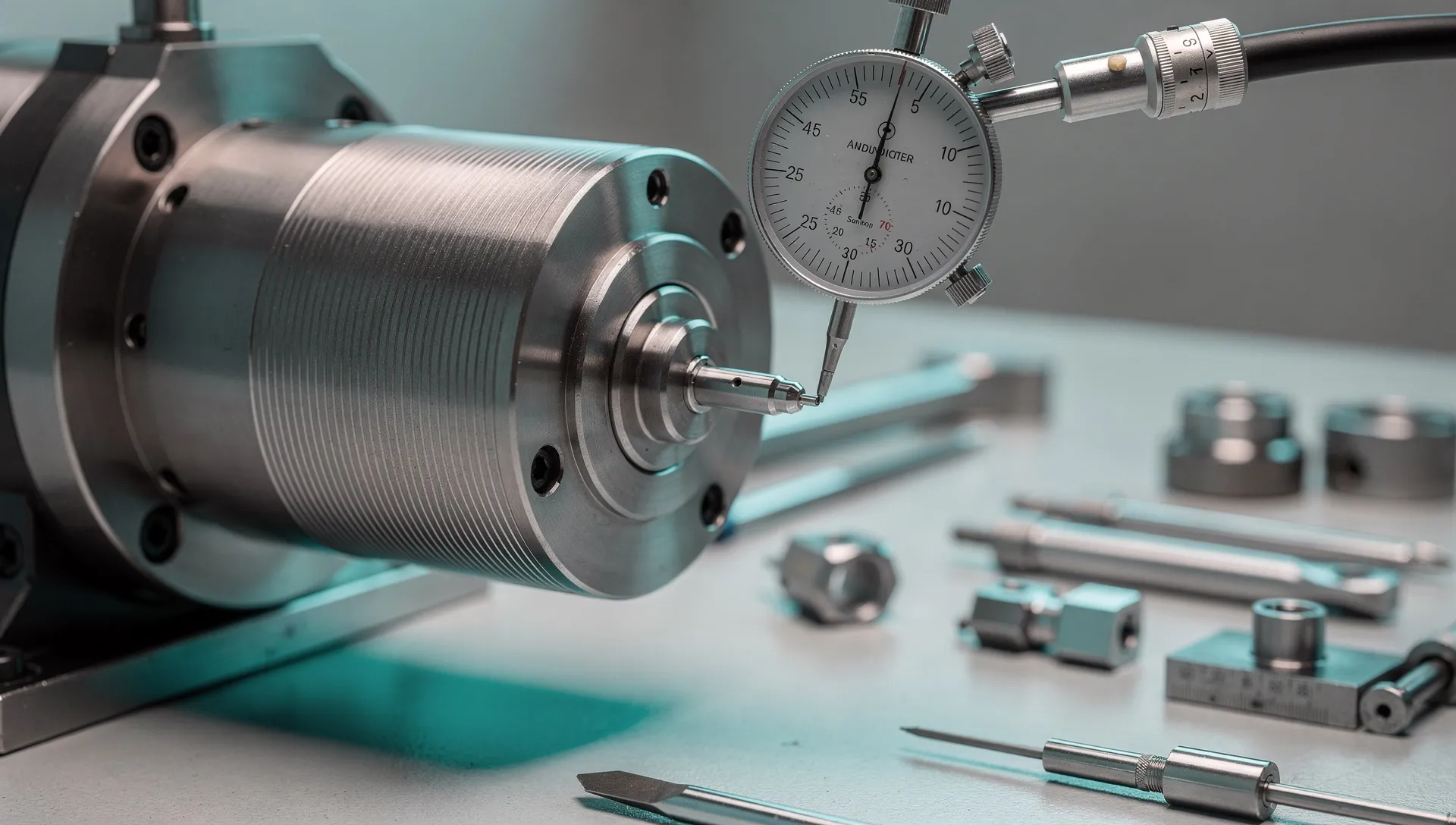

Rundlaufmessung und Planfehler

Messung der Rundlaufgenauigkeit am Werkzeugkonus und des Planfehlers am Flansch. Üblicher Zielwert für intakte CNC-Spindeln: Rundlauf unter 2 µm, je nach Spindelklasse und -typ. Abweichungen davon sind ein direktes Indiz für Lager-, Wellen- oder Aufnahmeschäden.

Schwingungsanalyse

Wenn die Spindel noch läuft: Schwingungsmessung im Betrieb. Frequenzspektrum-Analyse (FFT) erlaubt eine Zuordnung von Schwingungsmustern zu spezifischen Schadensbildern: Lagerschäden, Unwucht, Geometriefehler. Mehr zu den Symptomen: Ratgeber Spindel-Geräusche.

Temperaturmessung an den Lagerstellen

Erhöhte Lagertemperatur ist ein Frühindikator für Lagerschaden, falsche Vorspannung oder Schmierungsausfall. Messung mit Thermofühler oder Infrarot-Messgerät an den relevanten Stellen.

Demontage und Lagerzustandsprüfung

Wenn die äußere Inspektion keinen klaren Befund liefert oder der Schaden tiefer liegt: vollständige Demontage, Sichtprüfung der Lager (Laufbahn, Käfig, Kugeln), Prüfung von Wellengeometrie und Lagersitzen. Fotodokumentation des Schadens.

Werkzeugspanner-Funktionsprüfung

Spannkraftmessung mit kalibriertem Messgerät. Sichtprüfung von Tellerfederpaket, Greifern und Zugrohr. Mehr zur Spanner-Diagnose: Werkzeugspanner-Reparatur.

Was aus der Diagnose folgt

Nach der Befundung erhalten Sie:

• Schriftlichen Befundbericht mit allen Messwerten, Fotodokumentation und einer klaren Beschreibung des Schadens und seiner Ursache.
• Kostenvoranschlag für die empfohlene Maßnahme: Reparatur, Überholung oder Austausch. Verbindlich und schriftlich.
• Klare Empfehlung mit Begründung: Was behält die Spindel am längsten in Betrieb, was ist wirtschaftlich sinnvoll?

Sie entscheiden. Kein Beauftragungsdruck.

Diagnose bei laufender Produktion

Falls die Spindel noch läuft und ein Ausfall nicht akut ist: Zustandsdiagnose auch präventiv möglich. Wir prüfen den Verschleißzustand, bevor der Schaden zum ungeplanten Stillstand führt.

Bei akutem Ausfall: Spindel-Notdienst: priorisierte Bearbeitung, keine Warteschleife.

Kosten und Ablauf

Anfrage und Ersteinschätzung sind kostenlos und unverbindlich. Den Umfang einer formalen Befundung stimmen wir vorab ab. Der Kostenvoranschlag für die Reparatur ist verbindlich. Rücksendung ohne Beauftragung auf Anfrage (bitte bei der Einreichung angeben).

Einsendung: Spindel sicher verpacken und vorab per Formular melden. Ablauf: /ablauf.

Kostenlose Ersteinschätzung anfragen: Befundbericht und Kostenvoranschlag, bevor Sie sich entscheiden.
