Spindelüberholung: Generalüberholung und Instandsetzung auf Neuzustand

Was ist eine Spindelüberholung?

Eine Spindelüberholung ist mehr als die Beseitigung eines einzelnen Defekts. Sie ist die vollständige Instandsetzung einer Spindel auf Neuzustand: komplette Demontage, Inspektion aller Einzelteile, Tausch sämtlicher Verschleißbauteile und Neueinstellung aller Toleranzen.

Der Unterschied zur gezielten Spindelreparatur: Bei der Reparatur wird ein diagnostizierter Schaden behoben. Bei der Überholung werden alle Bauteile bewertet und alle, die nicht mehr dem Neuzustand entsprechen, getauscht, auch wenn sie noch keine Ausfallsymptome zeigen. Das verhindert Folgeschäden kurz nach der Instandsetzung.

Umfang unserer Generalüberholung

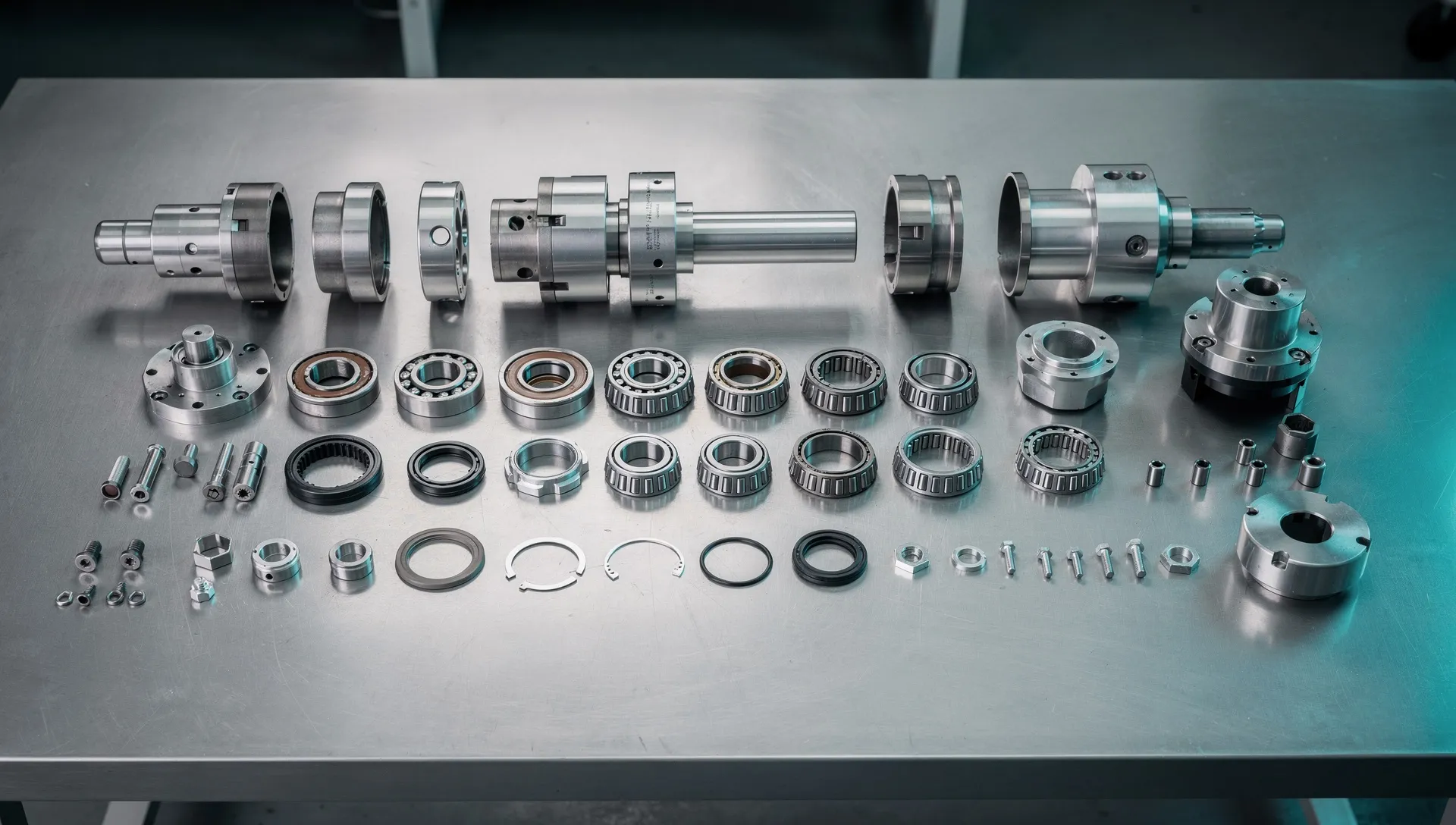

Vollständige Demontage und Reinigung

Die Spindel wird vollständig zerlegt. Alle Bauteile werden gereinigt, entfettet und einzeln bewertet.

Messung und Dokumentation des Ist-Zustands

Vor der Instandsetzung Dokumentation aller Messwerte: Rundlauf, Planfehler, Axial- und Radialspiel, Schwingungsverhalten. Dieser Zustandsbericht ist Grundlage des Kostenvoranschlags.

Lageraustausch

Alle Präzisionslager werden getauscht. Welcher Lagertyp eingesetzt wird, hängt vom Spindeltyp und der Drehzahlklasse ab:

• Schrägkugellager (häufigster Typ): Kontaktwinkel 15° für höhere Drehzahlen, 25° für höhere Axialsteifigkeit. Genauigkeitsklasse P4 oder P2 nach ISO 492/DIN 620.
• Hybridlager (Stahlringe mit Si₃N₄-Keramikkugeln): geringere Reibungswärme, bis zu ~50 % höhere Drehzahlgrenze gegenüber Vollstahllager, typisch für Hochdrehzahl-Motorspindeln.

Mehr zu den Lagertypen: Spindellager-Reparatur und Glossar Schrägkugellager.

Werkzeugspanner überprüfen und überholen

Spannkraftmessung, Prüfung von Tellerfeder-Paket, Greifern und Zugrohr. Bei Verschleiß: Instandsetzung oder Ersatz. Details: Werkzeugspanner-Reparatur.

Dichtsysteme erneuern

Labyrinthdichtungen und alle weiteren Dichtelemente werden standardmäßig getauscht. Fehlerhafte Dichtungen sind ein häufiger Eintrittsweg für Kühlmittel und Späne in das Lagersystem.

Schmierungssystem prüfen und einstellen

Bei Fettschmierung: korrekter Fettantrag nach Lagertyp und -größe. Bei Ölnebelschmierung: Düsen, Kanäle und Ölversorgung auf Funktion geprüft.

Wuchten nach Überholung

Nach der Montage wird die Spindel dynamisch gewuchtet. Üblicher Zielwert: Wuchtgüte im Bereich G2.5 nach ISO 21940-11. Das Wuchten ist kein optionaler Schritt, sondern Pflicht: nach vollständiger Demontage und Remontage verändert sich der Wuchtzustand. Mehr dazu: Spindelwuchten.

Abnahme: Rundlaufgenauigkeit, Planlauf, Schwingung

Messung von Rundlauf (üblicher Zielwert unter 2 µm, je nach Spindelklasse und -typ), Planfehler am Flansch, Schwingungsverhalten. Temperaturkontrolle im Prüflauf.

Abnahmeprotokoll und Dokumentation

Vollständiges Messprotokoll mit allen Abnahmewerten. Rücksendung sicher verpackt.

Wann ist eine Überholung sinnvoll?

• Geplante Stillstandsfenster: Wartungsintervall der Maschine oder des Fertigungsbetriebs nutzen, bevor ein Defekt entsteht.
• Nach einem Kollisionsereignis: Auch wenn die Spindel äußerlich wenig Schäden zeigt, können Lager und Welle durch Stoßbelastung vorgeschädigt sein. Präventive Überholung verhindert Folgeausfall.
• Als Alternative zum Neukauf: Bei älteren Spindeln mit guter Ersatzteilversorgung ist eine Überholung wirtschaftlich sinnvoller als eine neue Spindel. Nach der Überholung verhält sich die Spindel wie eine neue.
• Nach Symptomen: Geräuschzunahme, Vibration, Wärme an den Lagerstellen, nachlassende Bearbeitungsqualität, wenn diese Signale zusammenkommen, ist eine Überholung meist sinnvoller als die gezielte Reparatur eines Einzelteils.

Überholung, Reparatur oder Austausch?

Mehr dazu: Reparatur vs. Austausch, was kostet was?

Gewährleistung

Auf jede Überholung gilt die Gewährleistung nach den gesetzlichen Vorgaben.

Kosten und Laufzeit

Keine Pauschalen: der Umfang ergibt sich aus dem Befund. Kostenvoranschlag schriftlich nach Demontage und Einzelteilprüfung, verbindlich vor Beauftragung. Sie entscheiden. Die Anfrage ist kostenlos.

Laufzeit: in der Regel ca. 6–10 Werktage ab Eingang. Bei Sonderbauformen oder schwer verfügbaren Ersatzteilen auf Anfrage.
