Spindel-Lagerschaden erkennen: Ursachen, Symptome und was jetzt zu tun ist

Was ist ein Lagerschaden an der Spindel?

Spindeln in Werkzeugmaschinen werden durch Präzisionswälzlager geführt, meistens Schrägkugellager oder Hybridlager. Diese Lager übertragen die Schnittlasten und halten gleichzeitig die geforderte Rundlaufgenauigkeit aufrecht.

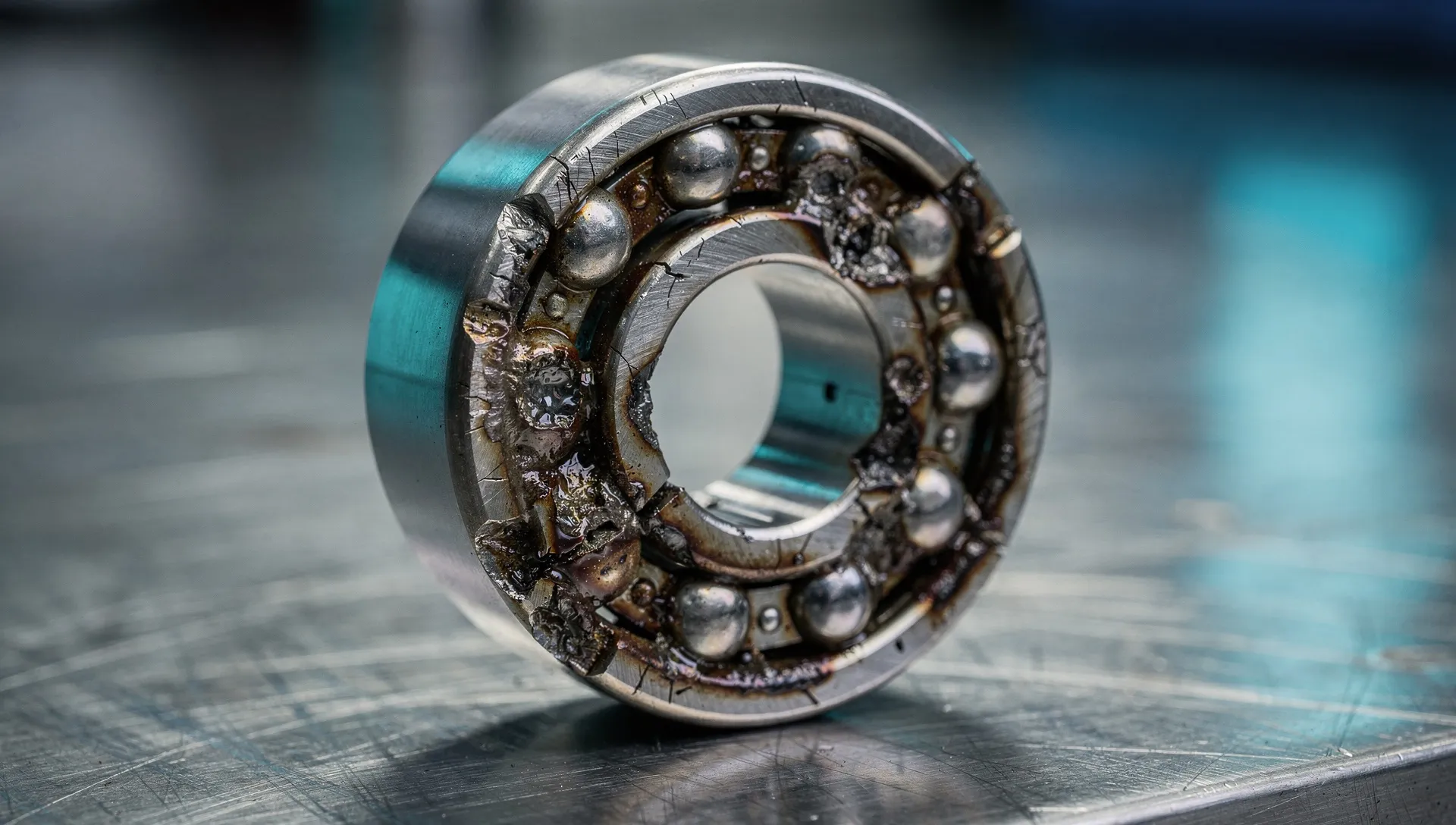

Ein Lagerschaden bedeutet, dass eines oder mehrere dieser Lager beschädigt sind, beginnend mit mikroskopischen Pittingschäden (Materialermüdung an Laufringen oder Wälzkörpern) bis hin zu vollständigem Lagerausfall mit zerstörten Laufringen und Käfig.

Entscheidend ist, wann der Schaden erkannt wird: Ein früh entdeckter Lagerschaden lässt sich durch Lageraustausch beheben. Ein zu lang laufender Lagerschaden zerstört Spindelwelle und Gehäuse-Laufbahn, dann ist keine wirtschaftliche Reparatur mehr möglich.

Wie entsteht ein Lagerschaden?

Normaler Verschleiß (Ermüdung)

Auch bei korrektem Betrieb ermüden Lager nach vielen tausend Betriebsstunden. Laufring-Oberflächen ermüden durch zyklische Wälzbelastung. Das ist kein Fehler, sondern Materialermüdung, vorhersehbar und mit vorausschauender Wartung handhabbar.

Kühlmitteleintritt und Schmutzpartikel

Beschädigte Labyrinthdichtungen oder Druckluft-Sperrluft-Versagen ermöglichen Kühlmittel- oder Schmutzpartikel-Eintritt ins Lager. Wasser in der Schmierung beschleunigt Reibkorrosion. Partikel im Lager erzeugen sofortige Laufbahnschäden.

Überlastung

Zu hohe Schnittkräfte, zu aggressiver Vorschub oder Drehzahlen oberhalb der zulässigen Lagergrenzwerte belasten die Lager jenseits ihrer Auslegung. Einmalige Crash-Ereignisse (Kollisionen) erzeugen Schlaglast, die Laufringe sofort beschädigt.

Falsche Schmierung

Falscher Fetttyp, zu viel oder zu wenig Fett, Ausfall der Ölnebelschmierung: Jede Abweichung vom spezifizierten Schmiermittelzustand erhöht Reibung und Temperatur und beschleunigt Lagerverschleiß.

Symptome eines Lagerschadens erkennen

Laufgeräusche

Das früheste und häufigste Warnsignal. Beginnt oft als leises Rauschen, das sich drehzahlabhängig ändert. Fortgeschrittene Schäden erzeugen Pfeifen, Knacken oder rhythmisches Hämmern. Amplitudenentwicklung über Zeit ist ein wichtiges Kriterium.

Wärmeentwicklung an den Lagerstellen

Erhöhte Lagerreibung schlägt sich in Temperaturerhöhung nieder. Wenn die Lagertemperatur spürbar ansteigt, insbesondere im Vergleich zu früheren Betriebszuständen, ist das ein belastbares Warnsignal.

Vibrationszunahme

Vibrationen an Spindel oder Maschinenstruktur, die mit einer FFT-Analyse auf Lager-Eigenfrequenzen zurückgeführt werden können, sind ein Lagerschaden-Indikator. Schwingungsanalyse liefert frühere Warnung als reine Temperatur- oder Geräuschbeobachtung.

Verschlechterte Werkstückoberfläche und Rundlauffehler

Wenn Oberflächenrauheit zunimmt oder Maßabweichungen auftreten, die früher nicht vorhanden waren, kann ein beginnender Lagerschaden die Ursache sein, auch wenn noch keine deutlichen Geräusche hörbar sind.

Erhöhtes Axialspiel oder Radialspiel

Messbar an der Spindelnase. Erhöhtes Spiel zeigt Lagerverschleiß oder verlorene Lagervorspannung.

Was sofort zu tun ist

Produktion stoppen oder Drehzahl reduzieren

Bei Lagerschaden-Verdacht: Keine aggressiven Bearbeitungen mehr. Drehzahl reduzieren bis zur Diagnose. Bei deutlichen Geräuschen oder Temperaturspitzen: Produktion sofort einstellen.

Temperatur beobachten

Schnell steigende Temperatur an den Lagerstellen ist ein Zeichen für fortgeschrittenen Schaden. Sofortiger Stopp: weiterlaufen lassen zerstört die Spindellaufbahn.

Fachreparatur beauftragen

Nicht selbst demontieren. Spindeln sind Präzisionsbauteile mit engen Toleranzen: Lagervorspannung und Wuchtgüte erfordern Spezialwerkzeug und Erfahrung. Eine unsachgemäße Demontage kann reparierbare Schäden in Totalschäden verwandeln.

Diagnose-Checkliste für Lagerschaden

Folgende Punkte kann ein Instandhalter vor Ort prüfen, bevor die Spindel eingeschickt wird:

1. Geräusche bei verschiedenen Drehzahlen beobachten und dokumentieren (besser/schlechter bei höherer Drehzahl?)
2. Temperatur an den Lagerstellen mit Infrarot-Thermometer messen und notieren
3. Axialspiel und Radialspiel an der Spindelnase messen (sofern Messmittel vorhanden)
4. Werkstückoberflächen-Qualität der letzten Bearbeitungen prüfen
5. Datum und Betriebsstunden des letzten Lagerwechsels recherchieren
6. Kollisionsereignisse oder Überlastsituationen in letzter Zeit notieren

Diese Informationen helfen bei der Eingangsdiagnose und beschleunigen die Schadensbewertung.

Warum Lagerschäden nicht ignoriert werden dürfen

Ein beginnender Lagerschaden kostet im Lagertausch einen Bruchteil dessen, was ein Totalschaden kostet. Wenn Lagerschäden zu lange ignoriert werden, zerstört der laufende Schaden die Spindellaufbahn im Gehäuse und auf der Welle. Dann ist kein Lagertausch mehr möglich: die Spindel ist wirtschaftlich nicht mehr reparierbar und muss ersetzt werden. Das kostet ein Vielfaches eines rechtzeitig durchgeführten Lagerwechsels.
