Auf einen Blick
- Engste Rundlauf- und Toleranzanforderungen
- Hybridlager für hohe Drehzahlen (IRS)
- Dichtungssystem gegen Schleifstaub erneuern
- Präzisionswuchten in hoher Güte

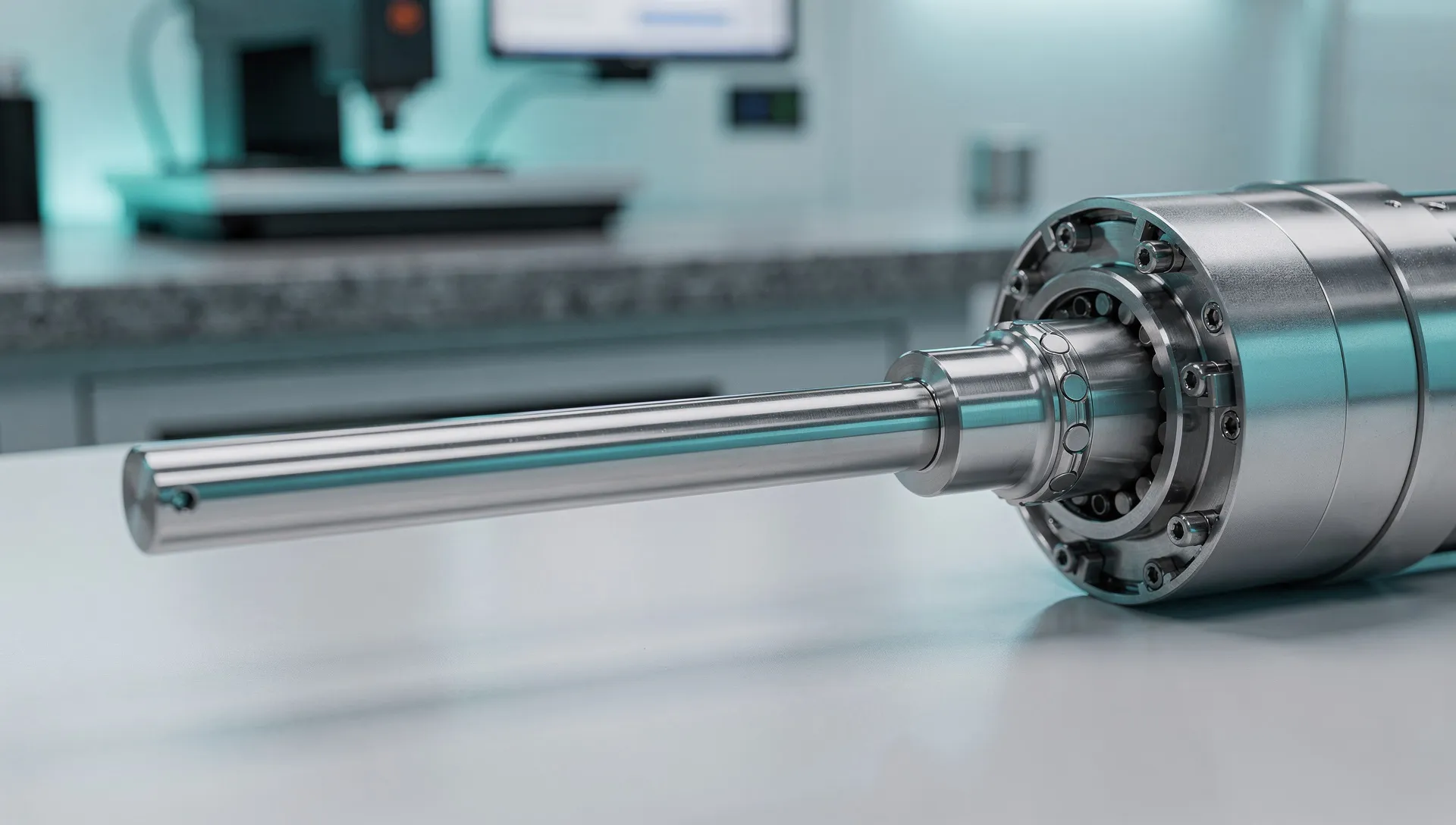

Was ist eine Schleifspindel?
Die Schleifspindel ist die Arbeitsspindel einer Schleifmaschine. Sie trägt die rotierende Schleifscheibe und überträgt die Schnittleistung auf das Werkstück. Beim Schleifen werden im Vergleich zum Fräsen oder Drehen wesentlich geringere Schnittkräfte aufgebracht, die Anforderung an Rundlaufgenauigkeit und Schwingungsfreiheit ist dafür erheblich höher.
Schon Rundlauffehler von wenigen Mikrometern übertragen sich direkt auf die Werkstückoberfläche (Riefen, Rattermarken) und beeinflussen die erreichbaren Maßtoleranzen. Das macht die Schleifspindel zu einer der anspruchsvollsten Spindelarten in der spanenden Fertigung.

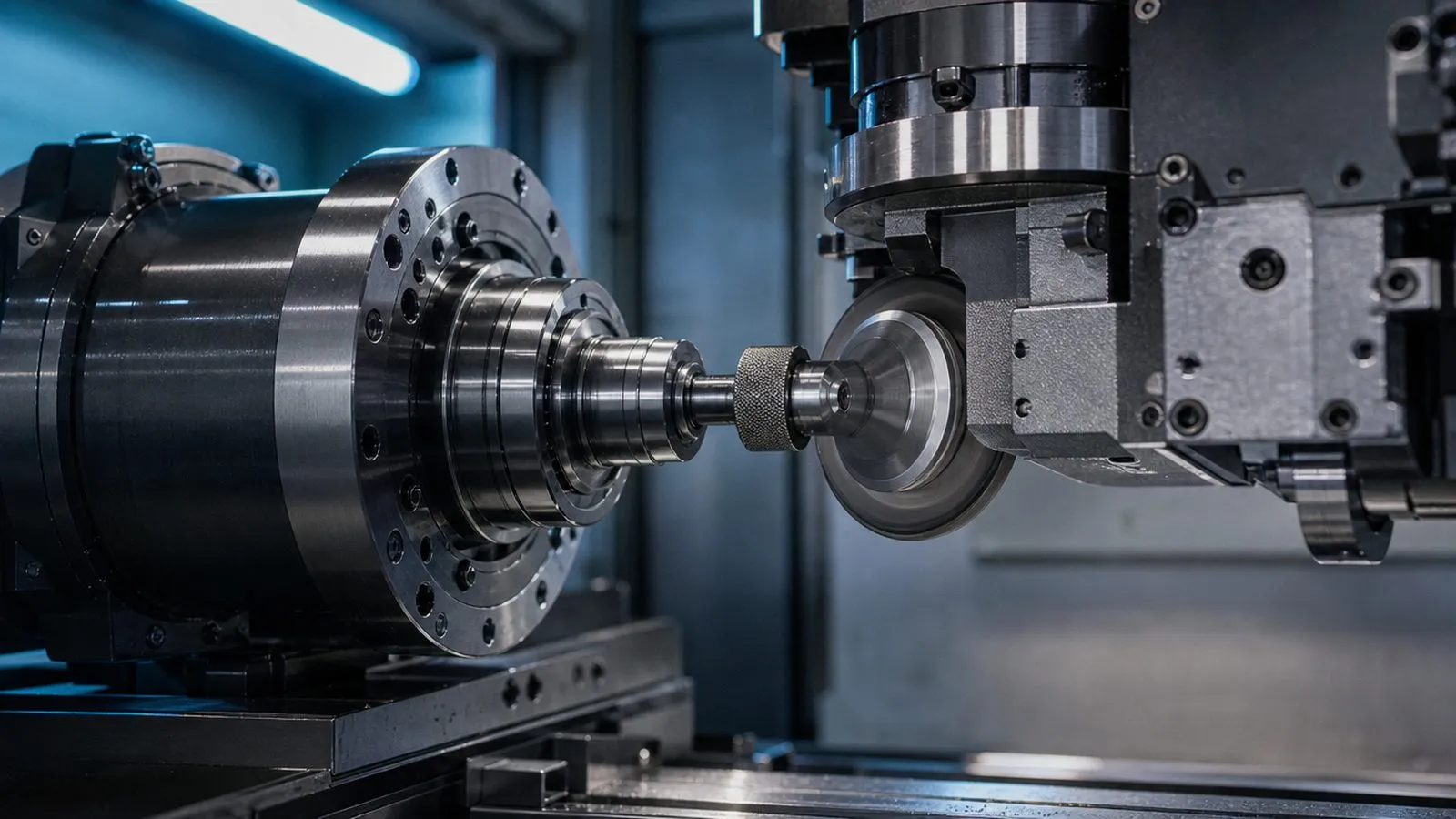

Schleifspindel-Typen
Außenrundschleifspindel: In Rund- und Centerless-Schleifmaschinen, mittlere bis hohe Drehzahlen, Schrägkugellager in Präzisionsklasse P4/P2.
Innenrundschleifspindel (IRS): Besonders hohe Drehzahlen (häufig 20.000 bis über 80.000 min⁻¹ je nach Schleifstift-Durchmesser). Fast durchgängig Hybridlager mit Si₃N₄-Keramikkugeln. Sehr strenge Wucht- und Rundlaufanforderungen.
Planschleifspindel: In Flachschleif- und Planschleifmaschinen, meist mit horizontaler oder vertikaler Spindelachse, mittlere Drehzahlen.
Werkzeugschleifspindel: Oft als Hochfrequenzspindel ausgeführt, wenn hohe Drehzahlen für kleine Schleifwerkzeuge nötig sind. Nähere Informationen: HF-Spindel.
Typische Schadensbilder an Schleifspindeln
Lagerverschleiß durch Schleifstaub oder Kühlmitteleintritt
Schleifmaschinen arbeiten in staubreicher Umgebung mit Kühlschmierstoff. Wenn Dichtungssysteme altern oder beschädigt werden, dringen Schleifpartikel und Kühlmittel in die Lagerkammer ein und beschleunigen den Verschleiß erheblich.
Dichtungsschäden
Labyrinthdichtungen und Luftsperrungen sind bei Schleifspindeln die gängigen Dichtungskonzepte, weil Wellendichtungen bei hohen Drehzahlen ungeeignet sind. Wenn diese Systeme versagen, ist der Weg für Schleifmittel und Kühlmittel in die Lagerzone frei.
Unwucht durch Schleifscheibenfehler oder Kollision
Eine ungleichmäßig abgerichtete oder gebrochene Schleifscheibe erzeugt impulsartige Unwuchtkräfte. Kollisionen (Scheibe schlägt an Werkstück) können die Lager schädigen, ohne dass die Spindel sofort ausfällt. Ratgeber: Unwucht und Rundlauf.
Überhitzung
Kühlmittelausfall, falscher Schmierungstyp oder überhöhte Drehzahl können zur Überhitzung führen. Bei Schleifspindeln mit Hybridlagern reagiert die Lagerfettschmierung empfindlicher auf Wärmespitzen als Stahllager. Ratgeber: Spindel zu heiß.
Spindelwelle verbogen
Ein harter Crash (Schleifscheibe prallt ungebremst auf Werkstück) kann die Spindelwelle verbiegen. Selbst geringe Verformungen von wenigen Mikrometern sind bei Schleifspindeln werkstückrelevant.
Besonderheiten der Schleifspindel-Reparatur
Schleifspindeln verlangen bei der Reparatur engere Toleranzen als die meisten anderen Spindeltypen:
Lagerklasse: Präzisionslager P4 oder P2 nach ISO 492 / DIN 620 sind Standard. Bei Hybridlagern ist die Si₃N₄-Keramik-Qualität entscheidend.
Dichtungssystem: Labyrinthdichtung und ggf. Luftsperrung werden bei jeder Reparatur vollständig geprüft und erneuert, wenn nötig. Ohne intaktes Dichtungssystem ist der neue Lageraustausch kurzlebig.
Wuchtgüte: Schleifspindeln werden auf strengere Wuchtgüte ausgewuchtet als Standard-Frässpindeln. Übliche Zielwerte liegen bei G1 oder feiner (G0.4 bei Hochdrehzahl-IRS) nach ISO 21940-11, die genaue Anforderung hängt von der Spindelbauart ab. Spindel-Wuchten.
Abnahme unter Betriebsbedingungen: Rundlaufprüfung nicht nur im Stillstand, sondern nach kontrolliertem Warmlauf unter repräsentativer Drehzahl. Thermische Drift kann das Ergebnis im Stillstand und unter Betrieb unterscheiden.
Unser Reparaturprozess für Schleifspindeln
Vollständige Demontage und Schadensanalyse
Demontage unter Reinraumbedingungen, visuelle Inspektion aller Bauteile, Wellenmessung (auf Rundheit und Geradheit), Lagerinspektion, Dichtungszustand. Befundbericht mit Kostenvoranschlag.
Lageraustausch
Tausch gegen Präzisionslager der passenden Klasse und Bauart. Bei Hochdrehzahl-Ausführungen: Hybridlager mit Si₃N₄-Keramikkugeln. Einstellung der Lagervorspannung gemäß Spindelauslegung (starre oder federnde Vorspannung). Spindellager-Reparatur.
Dichtungssystem prüfen und erneuern
Labyrinthdichtung und Luftsperrung auf Verschleiß und Dichtfunktion prüfen. Tausch bei Befund.
Wuchten
Dynamisches Wuchten auf die geforderte Wuchtgüte. Bei IRS-Spindeln Feinstwuchten nach Einbau. Messung und Dokumentation im Abnahmeprotokoll.
Abnahme: Rundlauf, Planlauf, Schwingung, Warmlauf
Rundlauf (Zielwert <2 µm als üblicher Richtwert, je nach Bauart und Anwendung teils strenger), Planfehler, Axialspiel, Schwingungsanalyse. Warmlauf und Temperaturüberwachung. Vollständiges Abnahmeprotokoll.
Anfrage stellen
Beschreiben Sie Spindeltyp, Schleifmaschine und Symptome kurz. Erstberatung und Ersteinschätzung sind kostenlos. Jetzt Anfrage stellen.
